Băng cản nước V150 - Waterstop V150 - Chống thấm mạch ngừng

Băng cản nước V150 là loại waterstop PVC hình chữ V, bản rộng 150 mm, dùng để chặn nước thấm qua mạch ngừng và khe co giãn trong bê tông.

1. Băng cản nước V150 là gì?

• Tên gọi khác: PVC Waterstop V150, băng cản nước PVC V150, băng cản nước kiểu V bản 150.

• Vật liệu: nhựa PVC (polyvinyl chloride) hóa dẻo, đàn hồi, chịu nhiệt, chống lão hóa, kháng hóa chất và kiềm.

• Quy cách phổ biến:

  • Bản rộng (V150): 150 mm

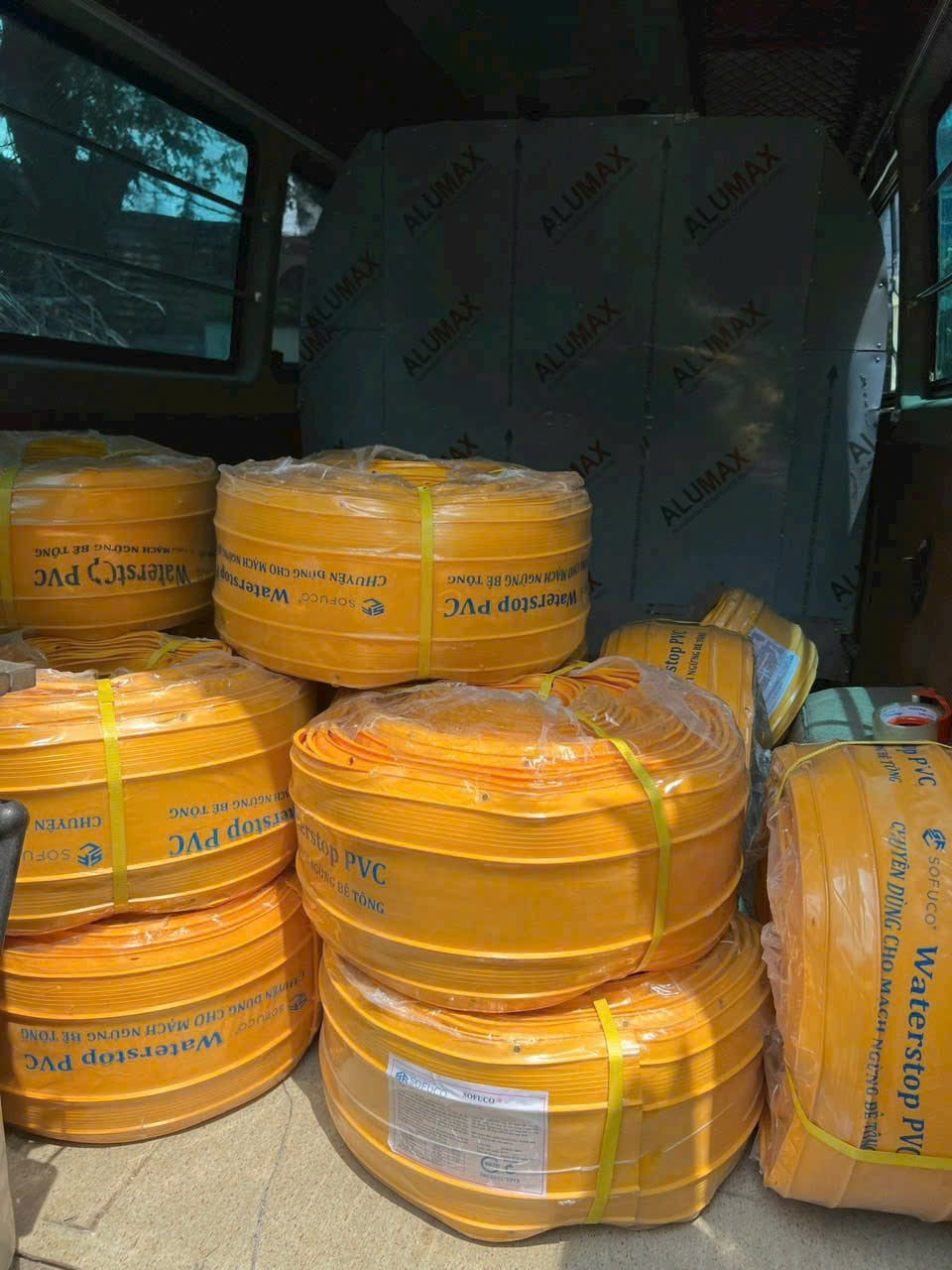

  • Chiều dài cuộn: 20 m

  • Độ dày danh nghĩa: 3–5 mm (một số hãng có 6 mm)

• Hình dạng: kiểu “V” – trên mặt băng có:

  • Gân nổi, rãnh hai bên để tăng bám dính với bê tông.

  • Phần thân giữa phẳng hoặc hơi lõm, giúp phân bố ứng suất và đóng vai trò vùng chặn nước chính.

Nói dễ hiểu: V150 là một dải PVC mềm, màu vàng hoặc xanh, có gân, chôn vào giữa bê tông, để nước không “lách” qua được các khe hoặc mạch ngừng.

2. Nguyên lý & tác dụng chống thấm :

2.1. Khái niệm mạch ngừng & khe co giãn

• Mạch ngừng (construction joint): chỗ dừng đổ bê tông rồi sau đó mới đổ tiếp, ví dụ:

  • Đáy bể nước đổ trước, tường bể đổ sau → đường giao là mạch ngừng.

• Khe co giãn (expansion joint): khe giữa hai khối bê tông để:

  • Hấp thụ chuyển vị do nhiệt độ, co ngót, lún…

  • Khe thường được chèn vật liệu đàn hồi (bọt xốp, sealant) và dùng băng cản nước.

Đây là hai vị trí cực kỳ nhạy cảm về thấm nước – vì bê tông không liền khối.

2.2. Cơ chế làm việc của băng cản nước V150

Khi thi công đúng kỹ thuật:

1. Băng cản nước được đặt đúng vị trí mạch/khe trước khi đổ bê tông (hoặc đổ cùng từng đợt).

2. Khi bê tông đông kết, bê tông “ôm chặt” băng PVC, lớp bê tông lấp hết các gân / rãnh bề mặt.

3. Khi công trình tiếp xúc nước:

   • Nước cố gắng thấm dọc theo khe.

   • Đến vị trí băng cản nước, đường đi của nước bị kéo dài và ngoằn ngoèo nhờ hệ thống gân và bề mặt lớn của băng.

   • Áp lực nước phải vượt qua lớp PVC không thấm + đường thấm dài hơn nhiều, nên thực tế gần như không xuyên qua được.

Tóm lại, băng cản nước không “tự chống thấm” như màng phủ, mà nó tạo ra một rào cản không thấm nằm trong lòng kết cấu, cắt ngang đường thấm.

LIÊN HỆ MUA BĂNG CẢN NƯỚC V150 :

HOTLINE: 0931.888.789 - 0931.543.789 - 0971.379.789

3. Thông số kỹ thuật tiêu biểu của V150

Tuỳ nhà sản xuất ( ở bài viết đang nói đến SOFUCO), nhưng các chỉ tiêu cơ bản thường tương đương chuẩn TCVN 9407:2014 về PVC Waterstop:

• Vật liệu: PVC nguyên sinh hoặc PVC chất lượng cao.

• Khối lượng riêng (trọng lượng riêng): khoảng 1,3–1,4 g/cm³.

• Độ bền kéo (Tensile strength): ≥ 10–12 MPa.

• Độ giãn dài khi đứt (Elongation at break): ≥ 300–350%.

• Độ cứng Shore A: khoảng 70–75 ±5 (vừa đủ cứng giữ hình dạng, vừa đủ mềm để đàn hồi).

• Nhiệt độ làm việc: từ khoảng -35°C đến +55°C.

• Khả năng kháng hóa chất: tốt với kiềm, nước thải, muối, một số hóa chất tan trong nước, kháng mài mòn, kháng ozon và oxy.

Ý nghĩa thực tế:

• Độ giãn dài cao → băng có thể biến dạng theo chuyển vị nhỏ của khe, không bị nứt/gãy.

• Độ cứng vừa phải → giữ được hình dạng trong quá trình đổ bê tông, không bị “lụi” hoặc gập.

• Kháng hóa chất → dùng được cho bể nước thải, nước công nghiệp, không chỉ nước sạch.

4. Phạm vi & cách chọn vị trí dùng V150

V150 phù hợp cho mạch ngừng/khe co giãn có điều kiện áp lực nước không quá lớn, chiều dày cấu kiện vừa phải như:

• Tường tầng hầm, hố thang máy, móng

• Tường chắn, tường bao tiếp xúc đất ẩm/nước

• Hồ bơi, bể chứa nước, bể PCCC

• Bể xử lý nước thải, nhà máy nước

• Đường hầm, cống, hầm kỹ thuật

• Cầu cống, công trình thủy lợi vừa và nhỏ

Vì bản rộng chỉ 150 mm, V150 thường được dùng cho:

• Cấu kiện có bề dày 200–300 mm (tường bể, tường tầng hầm vừa).

• Với tường/bản dày lớn & áp lực nước cao, người ta ưu tiên V200, V250, V320 để tăng bề rộng vùng chặn nước.

5. Cấu tạo mặt cắt & phân loại V150 :

5.1. Kiểu “V” – “O” – “C” – “K”

Bạn sẽ thấy các mã như V150, O150, C150…:

• “V”: dạng băng phẳng có gân, không có bóng rỗng giữa (không có “bulb”). Phù hợp mạch ngừng không có chuyển vị lớn, chủ yếu chặn thấm.

• “O” / “C” / “K”: thường có bóng trung tâm (bulb) hoặc hình dạng đặc biệt để chịu chuyển vị lớn hơn (co giãn, lún).

V150 là loại cơ bản – kinh tế, dùng rất nhiều trong thực tế.

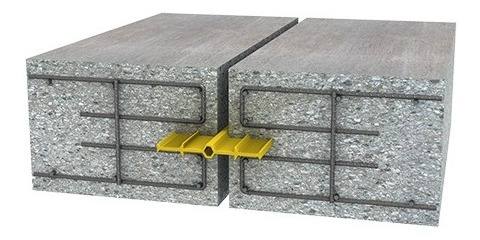

5.2. Vị trí lắp trong tiết diện

Có 2 kiểu chính (áp dụng cho cả V150):

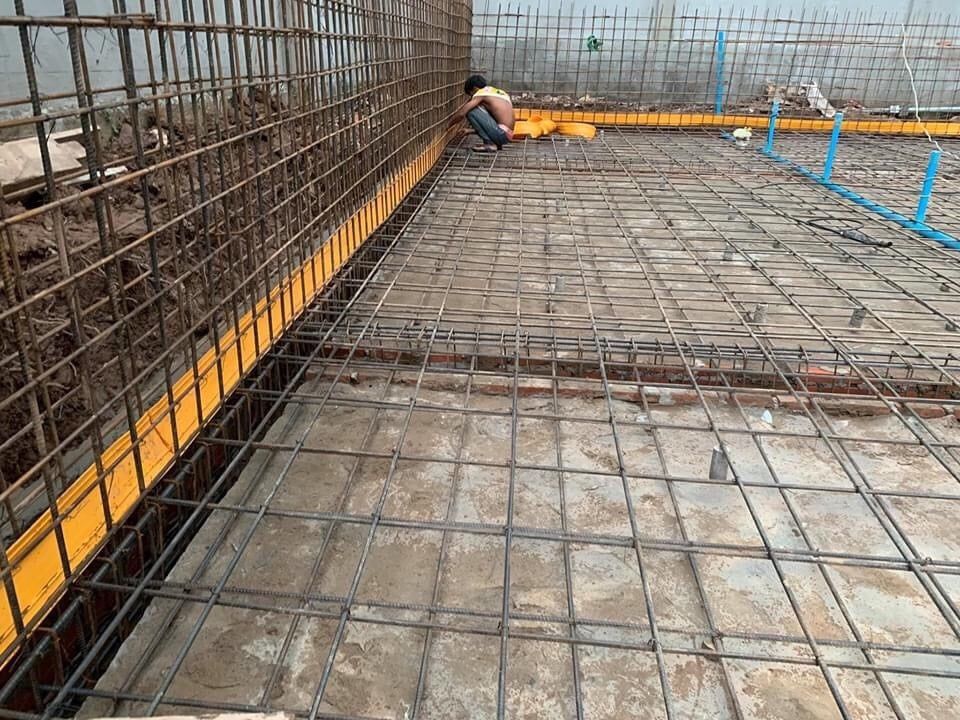

1. Lắp ở mạch ngừng trong lòng bê tông (internal waterstop):

   • Băng nằm giữa chiều dày tường/sàn, chia bê tông thành 2 lớp.

   • Áp dụng cho mạch ngừng thi công (ví dụ chân tường – đáy bể).

2. Lắp ở khe co giãn hở (external / center-bulb) – thường dùng loại có bulb, nhưng một số công trình vẫn dùng V150 với khe nhỏ, kèm vật liệu chèn khe.

6. Ưu điểm & hạn chế (nhìn dưới góc kỹ thuật)

6.1. Ưu điểm

• Không độc hại, dùng được cho bể nước sinh hoạt.

• Đàn hồi, dẻo, nhẹ, dễ vận chuyển & thi công.

• Khả năng chống thấm cao, vì:

  • PVC bản thân không thấm nước.

  • Gân & rãnh tạo đường thấm dài, khó vượt qua.

• Kháng mài mòn, kháng kiềm & hóa chất, phù hợp môi trường nước thải, công nghiệp.

• Hàn nối đơn giản bằng dao hàn chuyên dụng, dễ xử lý điểm giao nhau, góc L, T, +.

• Chi phí hợp lý so với các giải pháp chống thấm phức tạp khác.

6.2. Hạn chế

• Hiệu quả phụ thuộc rất nhiều vào thi công:

  • Nếu băng bị gập, xoắn, không nằm đúng trục mạch, sẽ tạo “túi rỗng” → dễ thấm.

  • Nếu bê tông không được đầm kỹ quanh băng, tạo rỗ rỗng → nước “lách” qua.

• Không tự thay thế cho các biện pháp chống thấm khác:

  • Thực tế thường kết hợp với phụ gia chống thấm, màng phủ, sơn chống thấm phía ngoài.

• Với khe co giãn lớn, chuyển vị nhiều, nên dùng loại có bulb ở giữa (ví dụ O250, K320…), V150 chỉ phù hợp khe có dịch chuyển nhỏ.

7. Nguyên tắc & lưu ý thi công V150 (rất quan trọng)

Tổng hợp từ hướng dẫn của một số nhà cung cấp & cẩm nang PVC waterstop:

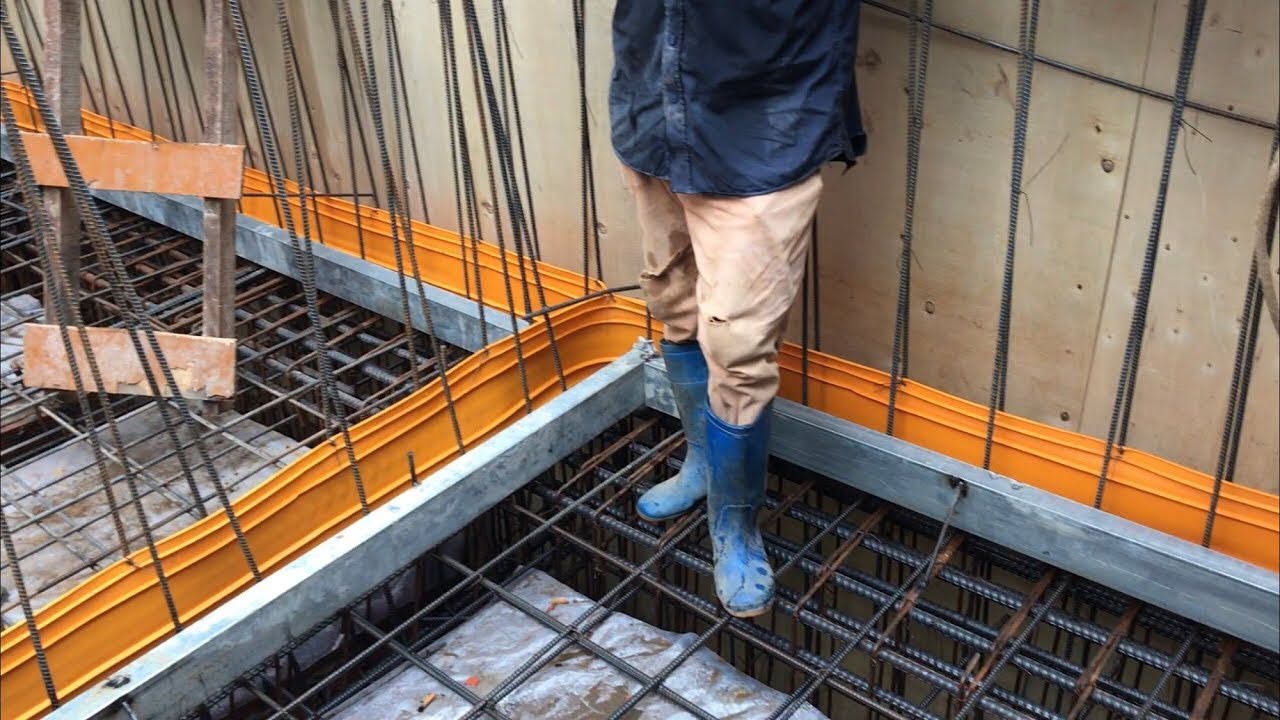

7.1. Cố định băng trước khi đổ bê tông

• Dùng thanh thép, đai thép, dây kẽm hoặc nẹp chuyên dụng để giữ băng đúng vị trí:

  • Phần trục giữa băng trùng với mặt phẳng mạch ngừng.

  • Không bị xoắn, uốn, gấp khúc.

• Khoảng cách đinh/bản mã giữ băng: thường 300–500 mm một điểm (tùy nhà thầu).

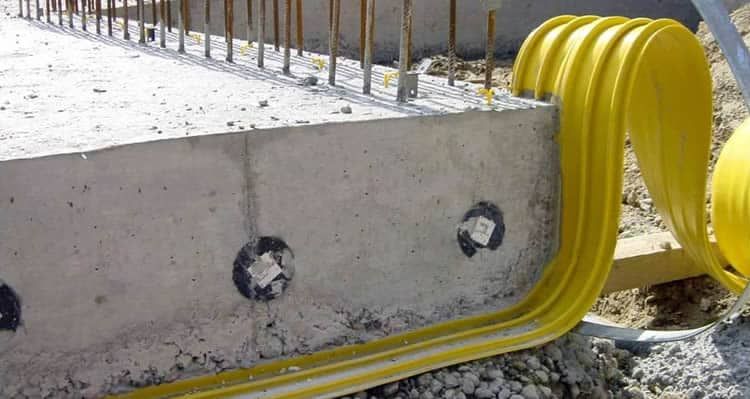

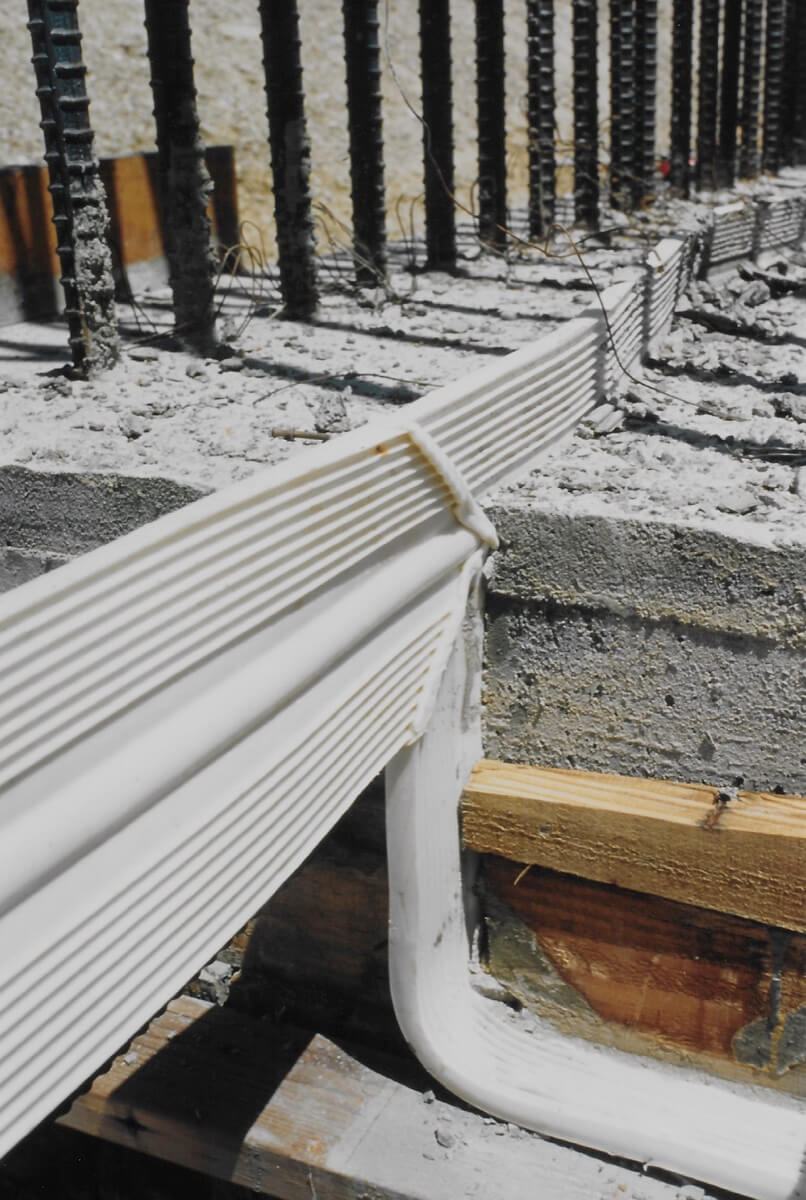

7.2. Chiều lộ ra của băng khi đổ từng đợt bê tông

• Lần 1: chôn một nửa bề rộng băng trong lớp bê tông thứ nhất.

• Đợt đổ sau: lớp bê tông mới sẽ ôm nốt phần còn lại của băng.
  → Như vậy băng nằm đúng giữa mặt phẳng mạch ngừng, cắt toàn bộ đường thấm.

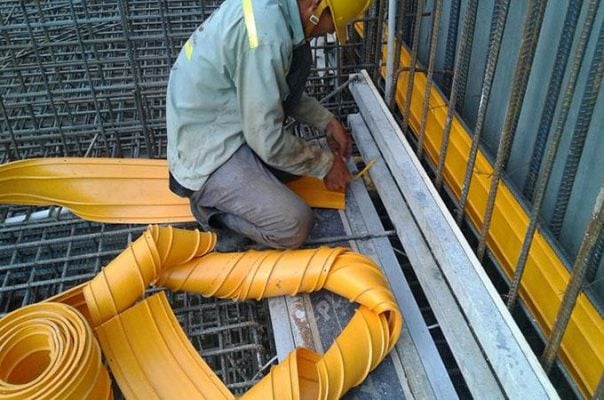

7.3. Hàn nối băng cản nước

• Các đoạn băng phải hàn nóng (thermo-welding) bằng dao hàn nước chuyên dụng:

  1. Cắt vuông góc hai đầu cần nối.

  2. Ép sát hai đầu vào bản dao đang nung (khoảng 180 °C).

  3. Khi PVC chảy, ép dính hai đầu với lực vừa phải, giữ đến khi nguội.

• Không được chỉ chồng mí khô + buộc dây, vì:

  • Vừa yếu cơ học, vừa rò nước qua khe chồng.

• Chỗ giao T, L, X, + thường dùng “miếng ghép” (prefabricated pieces) hoặc hàn cắt thủ công tạo hình.

7.4. Bê tông quanh băng

• Cần:

  • Đầm kỹ, tránh rỗ tổ ong quanh băng.

  • Dùng đầm dùi đường kính nhỏ hơn bình thường để tránh làm xô lệch băng.

• Nếu bê tông bị rỗ quanh băng → đường thấm “vượt” qua rất dễ.

8. So sánh V150 với các kích thước khác (V200, V250, V320…)

• V150: rộng 150 mm, cuộn 20 m, thường dùng cho:

  • Tường, sàn dày 200–300 mm, áp lực nước không quá lớn.

• V200: rộng 200 mm, cuộn 20 m:

  • Dùng khi chiều dày cấu kiện lớn hơn hoặc áp lực nước cao hơn.

• V250, V320: rộng 250–320 mm, cuộn 15–20 m:

  • Dùng cho đập nước, bể sâu, tường hầm dày, công trình thủy lợi với cột nước lớn.

Nguyên tắc chọn đơn giản:

Cột nước càng lớn & cấu kiện càng dày → chọn băng càng rộng và dày.
V150 là lựa chọn kinh tế cho công trình dân dụng – công nghiệp phổ biến.

9. Tóm tắt nhanh cho thiết kế & thi công

Nếu bạn đang thiết kế/thi công và cân nhắc dùng Băng cản nước PVC V150, có thể “gối đầu giường” vài ý chính:

1. Chức năng chính: chặn nước thấm qua mạch ngừng, khe co giãn trong bê tông (tường tầng hầm, bể nước, hố thang, cống…).

2. Vật liệu: PVC đàn hồi, kháng kiềm – hóa chất, chịu giãn dài ≥ ~300%, bền kéo ≥ ~10–12 MPa.

3. Quy cách: rộng 150 mm, dày 3–5 mm, dài 20 m/cuộn.

4. Thi công:

   • Cố định chắc, không xoắn.

   • Chôn đúng ½ trong mỗi lần đổ bê tông.

   • Hàn nóng tất cả các mối nối, xử lý kỹ góc, giao nhau.

   • Đầm kỹ bê tông quanh băng.

5. Kết hợp: nên kết hợp thêm phụ gia chống thấm & lớp phủ ngoài (nếu là kết cấu tiếp xúc nước một phía) để tạo hệ thống chống thấm hoàn chỉnh.
