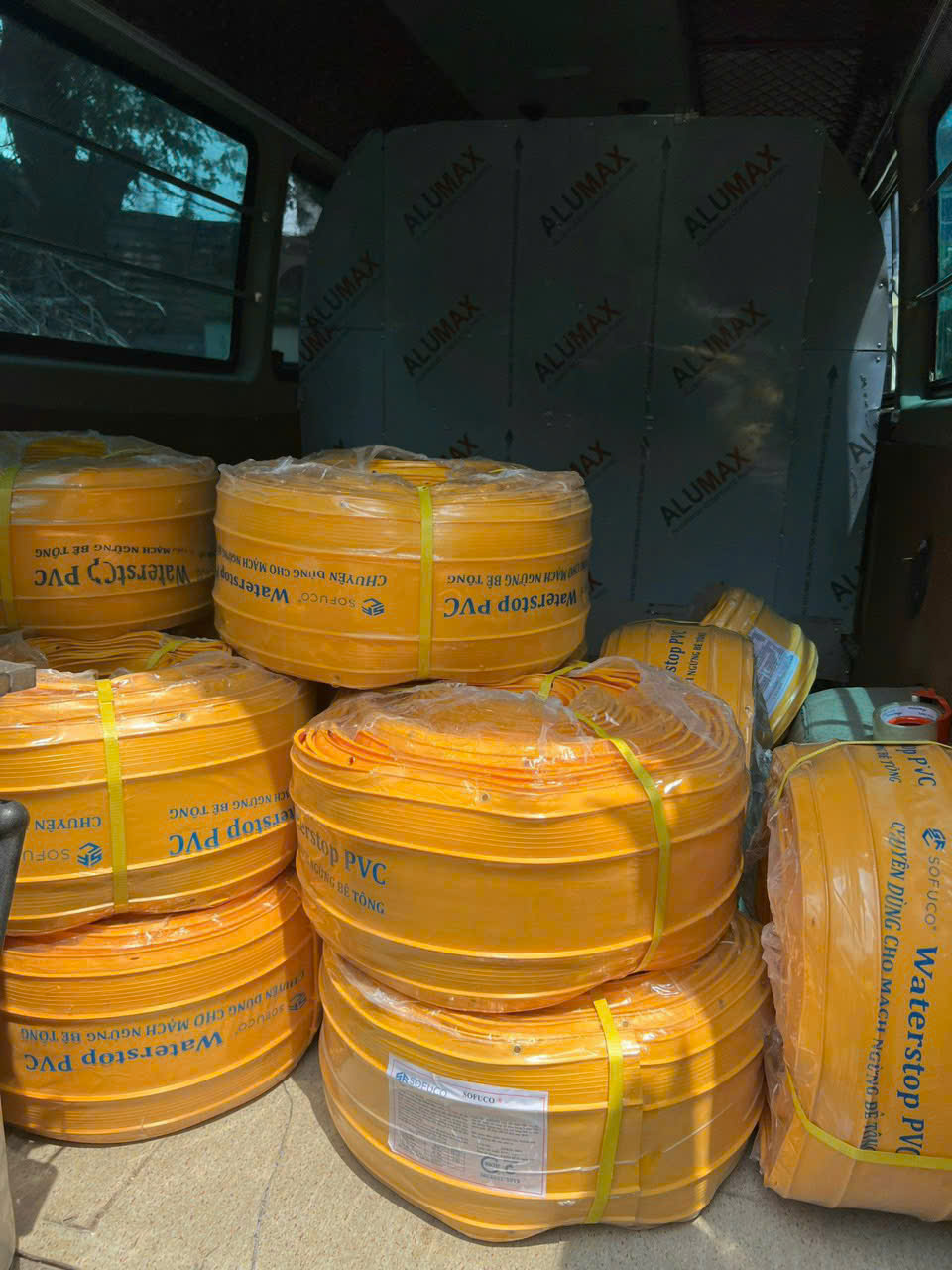

Băng cản nước O320 là dòng Waterstop PVC có bản rộng 320 mm, phần giữa được thiết kế dạng bóng tròn rỗng giúp sản phẩm thích ứng với chuyển vị tại vị trí khe bê tông. Đây là kích thước lớn nhất trong nhóm Waterstop chữ O đang được Vật Liệu Thông Minh cung cấp, bên cạnh O150, O200 và O250.
Băng cản nước PVC O320 phù hợp với các kết cấu có thiết kế yêu cầu Waterstop bản rộng 320 mm, đặc biệt tại khe co giãn và những vị trí cần kiểm soát nước kết hợp với khả năng chuyển vị của kết cấu. Sản phẩm hiện được cung cấp dưới thương hiệu Sofuco.
Thông số kỹ thuật băng cản nước O320
| Thông số | Quy cách |
|---|---|
| Tên sản phẩm | Băng cản nước O320 |
| Tên gọi khác | Waterstop O320, PVC Waterstop O320 |
| Thương hiệu | Sofuco |
| Vật liệu | PVC đàn hồi |
| Chiều rộng | 320 mm |
| Độ dày tham khảo | 7,5 – 10 mm |
| Chiều dài cuộn | Khoảng 15 – 20 m tùy quy cách |
| Cấu tạo giữa | Bóng tròn rỗng |
| Độ giãn dài tham khảo | ≥ 300 – 350% |
| Độ bền kéo tham khảo | ≥ 12 – 14 MPa |
| Độ cứng | Shore A 70 ± 5 |
| Phương pháp nối | Hàn nhiệt |
| Ứng dụng | Khe co giãn, kết cấu bê tông có chuyển vị |
Đây là các thông số đang được công bố trên trang sản phẩm O320. Khi đặt hàng cho dự án, nên xác nhận lại thông số của lô hàng thực tế, đặc biệt là độ dày và chiều dài cuộn.
Đặc điểm của Waterstop O320

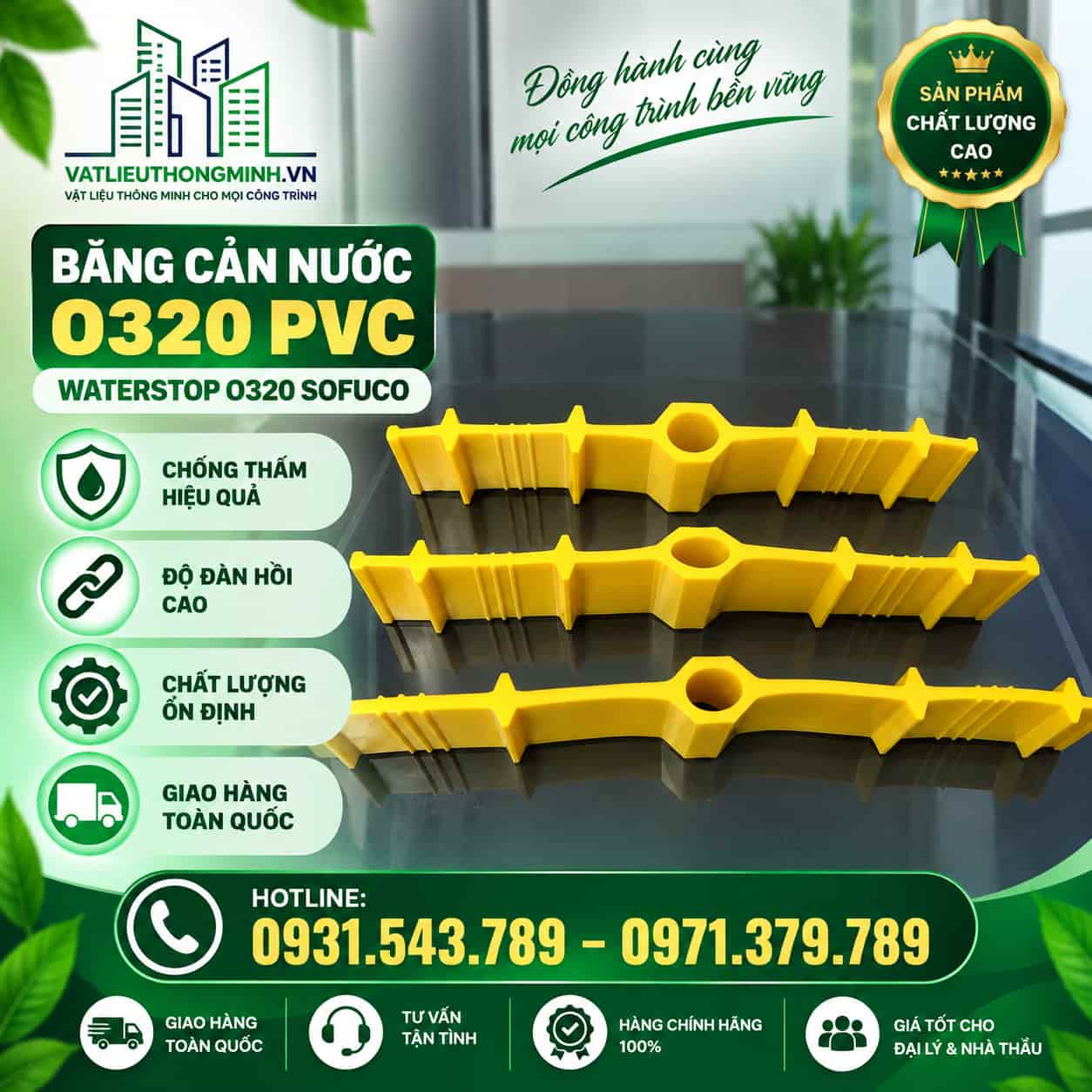

Đặc điểm dễ nhận biết nhất của Waterstop O320 là bản rộng 320 mm kết hợp với phần bóng tròn ở giữa. Hai bên thân có các gân neo để Waterstop được giữ trong bê tông sau khi hoàn thiện kết cấu.
Phần bóng giữa có khả năng biến dạng nhất định khi hai phía của khe xảy ra chuyển vị tương đối. Đây cũng là điểm khác biệt quan trọng giữa dòng O và Waterstop dùng chủ yếu cho mạch ngừng thông thường.
Với bản rộng 320 mm, O320 thường được cân nhắc cho các kết cấu lớn hoặc vị trí mà thiết kế yêu cầu Waterstop rộng hơn O200 và O250.
Khách hàng cần tham khảo thêm các kích thước khác có thể xem tại danh mục băng cản nước.
Băng cản nước O320 dùng ở đâu?
Băng cản nước O320 được sử dụng tại các khe của kết cấu bê tông có yêu cầu kiểm soát nước và thích ứng với chuyển vị.
Theo thông tin sản phẩm hiện tại, O320 được hướng đến các hạng mục như hầm giao thông, cống lớn, trạm bơm, công trình thủy lợi, bể chứa nước, bể PCCC, nhà máy xử lý nước thải, tầng hầm sâu và các kết cấu bê tông ngầm quy mô lớn.
Tuy nhiên, không nên lựa chọn O320 chỉ vì đây là loại có bản rộng lớn. Quy cách Waterstop cần dựa vào bản vẽ, cấu tạo khe và yêu cầu kỹ thuật của từng công trình.
Khi nào nên chọn O320?
O320 phù hợp khi hồ sơ thiết kế chỉ định Waterstop chữ O rộng 320 mm hoặc kết cấu cần một Waterstop có phần bóng trung tâm để thích ứng với chuyển vị của khe.
Nếu bản vẽ đã yêu cầu O200 hoặc O250 thì không nên tự động đổi sang O320 với suy nghĩ bản càng rộng càng tốt. Thay đổi kích thước Waterstop có thể ảnh hưởng đến cách bố trí trong cấu kiện và chi tiết khe.
Với công trình chưa xác định được quy cách, nên cung cấp bản vẽ hoặc thông tin về vị trí thi công cho đơn vị kỹ thuật trước khi đặt số lượng lớn.
O320 khác O250 như thế nào?
O250 và O320 có cùng cấu tạo cơ bản thuộc dòng chữ O nhưng khác nhau rõ nhất về chiều rộng.
| Tiêu chí | O250 | O320 |
|---|---|---|
| Chiều rộng | 250 mm | 320 mm |
| Chênh lệch | 70 mm | |
| Phần giữa | Bóng tròn | Bóng tròn |
| Vật liệu | PVC | PVC |
| Phương pháp nối | Hàn nhiệt | Hàn nhiệt |
| Lựa chọn | Theo thiết kế | Theo thiết kế |
O320 rộng hơn O250 khoảng 70 mm. Trang sản phẩm hiện tại cũng mô tả O320 có phần bóng trung tâm và thân băng lớn hơn O250.
Dù vậy, đây không phải lý do để mặc định O320 tốt hơn O250 cho mọi công trình. Loại phù hợp vẫn là loại đáp ứng đúng cấu tạo thiết kế.

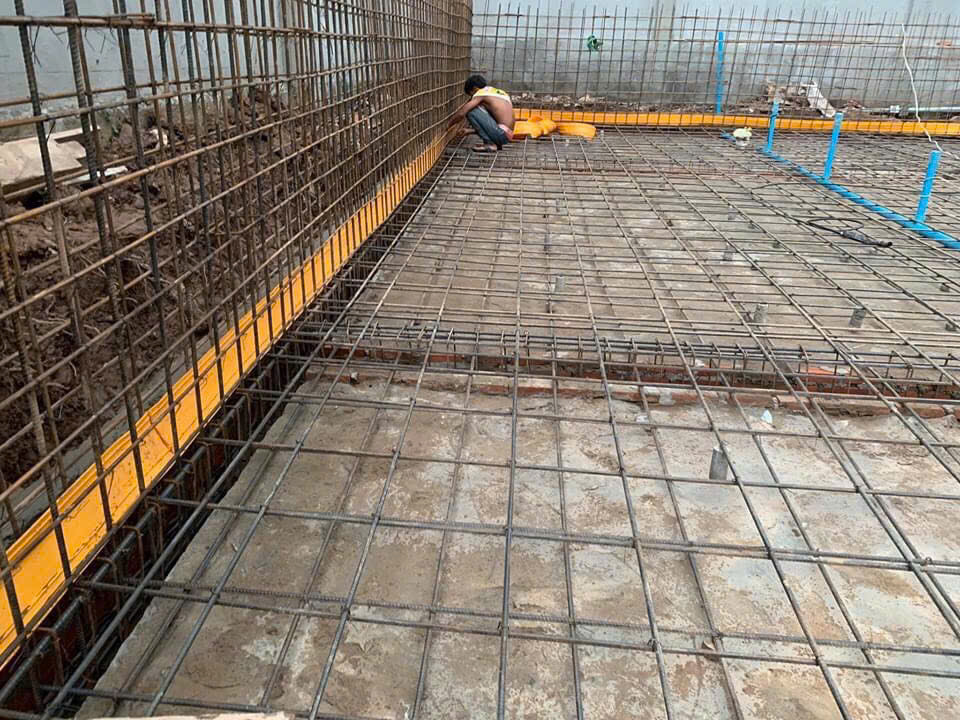

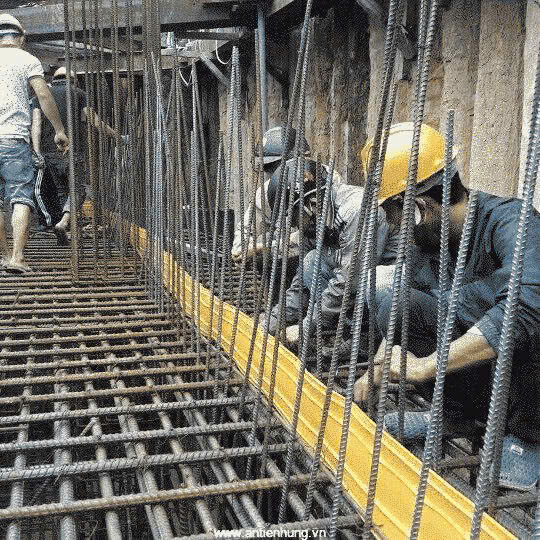

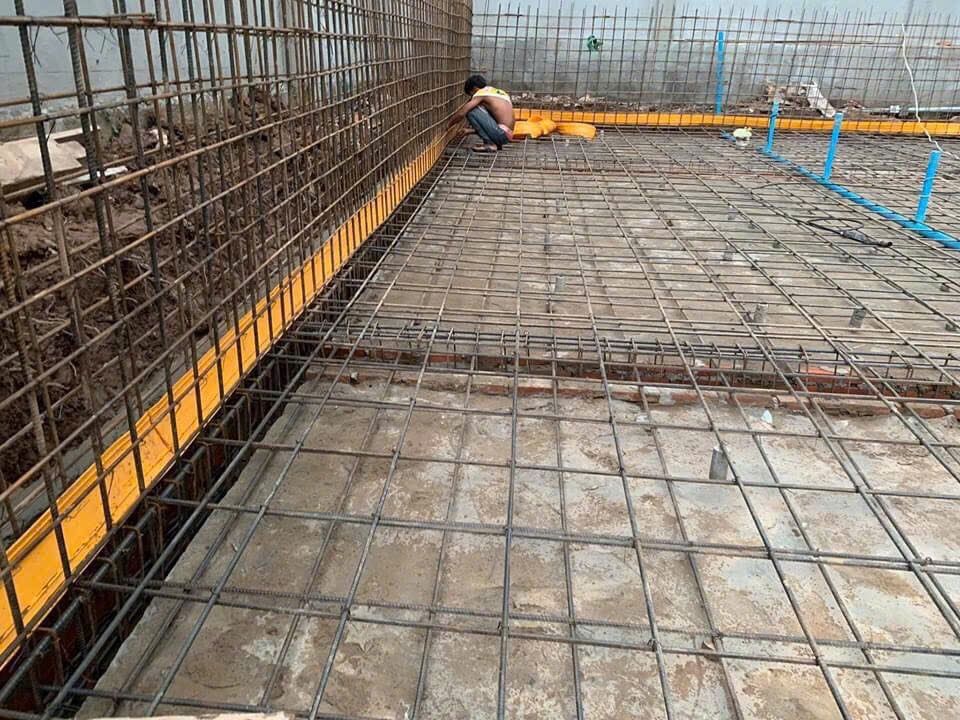

Cách thi công băng cản nước O320
Bước 1: Xác định chính xác vị trí khe
Kiểm tra bản vẽ và xác định tim khe trước khi triển khai Waterstop. Phần bóng tròn giữa O320 cần được căn theo đúng trục khe.
Do bản O320 khá rộng, cần kiểm tra không gian bố trí trong hệ cốt thép trước khi cố định.
Bước 2: Cố định Waterstop
O320 cần được giữ chắc chắn để không bị dịch chuyển khi công nhân di chuyển, đổ hoặc đầm bê tông.
Thân băng phải tương đối thẳng, hai bên cân đối và phần bóng giữa không bị ép xẹp hoặc xoắn.
Bước 3: Đổ bê tông đợt đầu
Một phần Waterstop được chôn trong bê tông của đợt đầu, phần còn lại được giữ cho lần thi công tiếp theo.
Bê tông xung quanh O320 cần được đầm phù hợp để bao quanh các gân. Cần hạn chế tình trạng rỗ hoặc tổ ong ngay sát Waterstop.
Bước 4: Kiểm tra và đổ bê tông đợt tiếp theo
Trước lần đổ tiếp theo, kiểm tra phần O320 chờ, vị trí bóng giữa và toàn bộ các mối nối.
Waterstop không được xoắn, gập hoặc dịch chuyển khỏi trục thiết kế. Sau khi hoàn thiện, hai phía của O320 nằm trong bê tông và phần bóng trung tâm được giữ tại khu vực khe. Các nguyên tắc này cũng phù hợp với hướng dẫn thi công Waterstop hiện được Vật Liệu Thông Minh công bố.
Cách hàn nối băng cản nước O320
Khi tuyến Waterstop dài hơn một cuộn hoặc phải ghép nhiều đoạn, PVC Waterstop O320 có thể được hàn nhiệt ngay tại công trường.

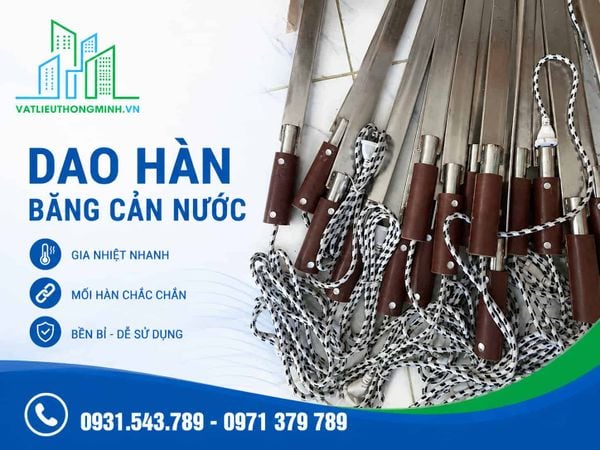

Có thể sử dụng dao hàn băng cản nước Waterstop để làm mềm đồng thời hai mặt cắt PVC. Sau khi bề mặt đạt trạng thái phù hợp, rút dao ra và nhanh chóng ép hai đầu Waterstop lại với nhau. Dao hàn này được Vật Liệu Thông Minh liệt kê là phù hợp với O320 và nhiều quy cách Waterstop PVC khác.
Với O320, cần căn đúng phần bóng trung tâm, mép băng và các gân hai bên. Sau khi PVC nguội, kiểm tra xem mối nối có bị hở, lệch hoặc tách khi tác động nhẹ hay không.
Không nên dùng lửa trực tiếp để hàn vì nhiệt khó kiểm soát, có thể khiến PVC cháy, co rút hoặc biến dạng.
Những lỗi cần tránh khi thi công O320
O320 có bản rộng nên việc cố định không chắc có thể khiến thân băng xê dịch trong quá trình đổ bê tông. Đặc biệt cần tránh để bóng giữa lệch khỏi tim khe.
Một lỗi khác là để phần Waterstop chờ bị gập, thủng hoặc biến dạng trước đợt đổ bê tông tiếp theo. Những vị trí này cần được kiểm tra trước khi tiếp tục thi công.
Mối hàn cũng phải được xử lý trước khi Waterstop bị bê tông che khuất. Hai đầu PVC bị lệch nhiều, còn khe hở hoặc cháy do gia nhiệt quá lâu nên được làm lại.
Ngoài ra, cần đầm bê tông phù hợp xung quanh O320 để hạn chế rỗ tổ ong tại khu vực tiếp giáp với Waterstop.
Cách tính số lượng O320 cần mua
Số lượng Waterstop nên được tính theo tổng mét dài của khe trên bản vẽ, không tính theo diện tích sàn hoặc khối lượng bê tông.
Ví dụ, nếu quy cách lô O320 thực tế là 20 m/cuộn và công trình có 100 m khe thì khối lượng lý thuyết tương đương 5 cuộn.
Khi đặt hàng cần cộng thêm hao hụt cho vị trí hàn nối, góc chuyển hướng, giao chữ T, chữ thập và những đoạn phải cắt tạo hình. Do trang sản phẩm hiện công bố chiều dài O320 trong khoảng 15–20 m tùy hãng, cần xác nhận chiều dài cuộn thực tế trước khi tính số lượng.
Giá băng cản nước O320
Giá băng cản nước O320 phụ thuộc vào thương hiệu, độ dày, chiều dài cuộn, số lượng đặt hàng và chính sách tại từng thời điểm.
Bảng giá tham khảo của Vật Liệu Thông Minh hiện ghi O320 khoảng 165.000 đồng/m. Trong khi đó, trang sản phẩm đang hiển thị mức 180.000 đồng theo đơn vị bán trên trang. Vì giá có thể được cập nhật theo từng thời điểm và quy cách, khách hàng nên xác nhận lại trước khi đặt hàng.
Khách hàng có thể xem bảng giá băng cản nước để tham khảo O320 cùng O150, O200, O250 và các dòng chữ V.
Câu hỏi thường gặp về Waterstop O320
Băng cản nước O320 rộng bao nhiêu?
O320 có chiều rộng danh nghĩa 320 mm và có phần bóng tròn rỗng nằm ở giữa thân Waterstop.
O320 có hàn nối được không?
Có. Waterstop O320 làm từ PVC nên có thể hàn nhiệt tại công trường. Dao hàn Waterstop hiện được Vật Liệu Thông Minh liệt kê tương thích với O320.
O320 có dùng cho khe co giãn không?
Có thể. Dòng chữ O có phần trung tâm hỗ trợ biến dạng và được Vật Liệu Thông Minh định hướng cho những vị trí khe cần thích ứng với chuyển vị. Việc sử dụng O320 cụ thể vẫn cần căn cứ vào thiết kế.
Có thể thay O250 bằng O320 không?
Không nên tự ý thay. O320 rộng hơn O250 nhưng kích thước Waterstop phải phù hợp với cấu tạo khe và chiều dày kết cấu. Nếu hồ sơ đã chỉ định O250, cần kiểm tra với đơn vị kỹ thuật trước khi thay đổi.
Mua băng cản nước O320 tại Vật Liệu Thông Minh
Vật Liệu Thông Minh cung cấp băng cản nước O320 Sofuco cùng các quy cách O150, O200, O250, V150, V200 và V250.
Khách hàng mua cho dự án nên cung cấp số mét dài, số cuộn hoặc bản vẽ vị trí sử dụng để được kiểm tra quy cách và báo giá phù hợp. Với công trình có nhiều mối nối, có thể đặt đồng thời Waterstop và dao hàn để chủ động thi công.
