Thép Sàn 2 Lớp Phi 10: Nguyên Tắc & Cách Bố Trí Đúng

Thép sàn 2 lớp phi 10 là cách bố trí hệ cốt thép sàn gồm lớp trên và lớp dưới, trong đó sử dụng thanh thép đường kính 10 mm theo thiết kế kết cấu. Đây là phương án thường được tìm hiểu khi thi công sàn bê tông cốt thép nhà ở, đặc biệt ở các nội dung như cách đan sắt sàn 2 lớp, khoảng cách giữa hai lớp thép và cách giữ đúng cao độ thép khi đổ bê tông.

Tuy nhiên, không nên hiểu rằng cứ làm sàn 2 lớp thì mặc định dùng phi 10. Đường kính thanh, khoảng cách thép, vị trí thép tăng cường, chiều dài neo nối và cấu tạo từng lớp phải căn cứ vào bản vẽ kết cấu của công trình. Việc tự đổi từ phi 8 sang phi 10 hoặc ngược lại chỉ dựa vào kinh nghiệm có thể làm thay đổi phương án chịu lực đã được tính toán.

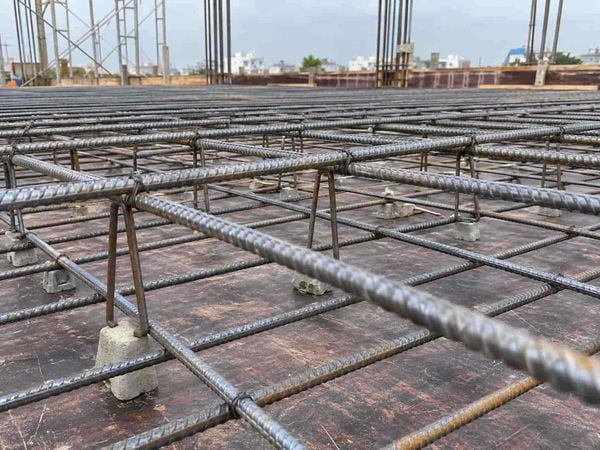

Thép sàn 2 lớp là gì?

Thép sàn 2 lớp là hệ cốt thép được bố trí thành hai lớp theo chiều dày của bản sàn:

• Lớp thép dưới nằm gần mặt dưới của sàn.
• Lớp thép trên nằm gần mặt trên của sàn.
• Trong mỗi lớp có thể có thép theo hai phương tùy cấu tạo và sơ đồ chịu lực của ô sàn.
• Giữa hai lớp phải duy trì đúng khoảng cách và cao độ theo bản vẽ.

Về nguyên lý làm việc của bản bê tông cốt thép, thép dưới thường tham gia chịu kéo ở vùng mô men dương, còn thép phía trên đặc biệt quan trọng tại những vùng xuất hiện mô men âm như khu vực gối.

Khi thi công, cốt thép không được nằm trực tiếp sát cốp pha. Có thể sử dụng cục kê bê tông để hỗ trợ giữ cốt thép đúng vị trí và tạo lớp bê tông bảo vệ theo yêu cầu thiết kế.

Cấu tạo thép sàn 2 lớp gồm những gì?

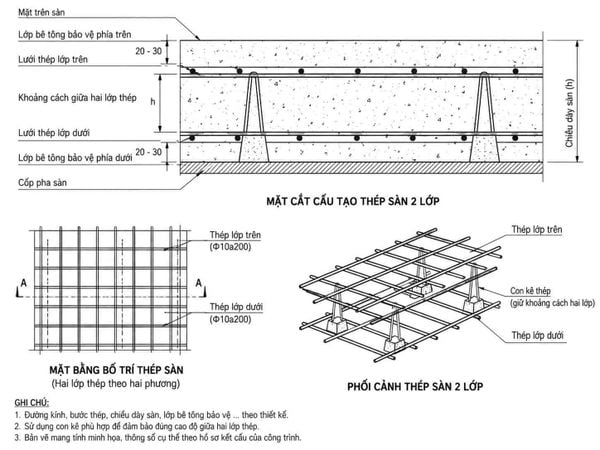

Nếu nhìn theo mặt cắt thép sàn 2 lớp, cấu tạo cơ bản có thể hình dung theo thứ tự:

Mặt trên sàn
↓
Lớp bê tông bảo vệ phía trên
↓
Lưới thép lớp trên
↓
Khoảng cách giữa hai lớp thép
↓
Lưới thép lớp dưới
↓
Lớp bê tông bảo vệ phía dưới
↓
Cốp pha sàn

Ngoài hai lưới thép chính, tùy thiết kế còn có thể xuất hiện thép tăng cường tại gối, quanh lỗ mở, vị trí tiếp giáp dầm – sàn, thép cấu tạo hoặc các chi tiết khác.

Vì vậy, khi đọc bản vẽ thép sàn 2 lớp, không nên chỉ nhìn đường kính thép. Cần đọc đồng thời ký hiệu thanh, bước thép, phương đặt, phạm vi bố trí, cao độ và chi tiết neo nối.

Thép sàn 2 lớp phi 10 được bố trí như thế nào?

Ký hiệu Φ10 hoặc D10 trên bản vẽ thể hiện thanh thép có đường kính danh nghĩa 10 mm. Nếu bản vẽ ghi:

Φ10a200

thì thông thường được hiểu là sử dụng thép phi 10 với bước bố trí 200 mm tại phạm vi được chỉ định trên bản vẽ.

Nếu lớp trên và lớp dưới đều ghi phi 10 thì có thể gọi thông dụng là bố trí thép sàn phi 10 2 lớp. Tuy nhiên, hai lớp không nhất thiết phải có cùng khoảng cách hoặc cùng phạm vi bố trí.

Ví dụ minh họa:

Các con số trên chỉ dùng để minh họa cách đọc, không phải thông số áp dụng chung cho mọi sàn.

Ở những công trình có khe ngừng, khe kết cấu hoặc vị trí cần xử lý chống thấm, giải pháp vật liệu phải được xác định riêng theo hồ sơ kỹ thuật. Chẳng hạn, băng cản nước thường được sử dụng tại các vị trí mạch ngừng hoặc khe cần ngăn nước, chứ không phải là một bộ phận mặc định của mọi sàn bê tông.

Nguyên tắc bố trí thép sàn 2 lớp

1. Bố trí theo đúng bản vẽ kết cấu

Đây là nguyên tắc quan trọng nhất. Cách bố trí thép sàn 2 lớp không nên được quyết định chỉ bằng kinh nghiệm thi công.

Trước khi đan thép cần kiểm tra:

• Đường kính từng loại thanh.
• Khoảng cách giữa các thanh.
• Phương thép.
• Vị trí lớp trên và lớp dưới.
• Thép tăng cường tại gối.
• Chi tiết quanh lỗ mở.
• Chiều dài neo và nối.
• Cao độ của từng lớp.

Nếu bản vẽ quy định Φ10a150 thì không nên tự chuyển sang Φ10a200 chỉ vì muốn giảm lượng thép.

2. Phân biệt rõ thép lớp trên và lớp dưới

Hai lớp không đơn giản là hai tấm lưới giống nhau đặt chồng lên nhau.

Tùy sơ đồ kết cấu, lớp dưới và lớp trên đảm nhiệm vai trò khác nhau tại từng vùng của ô sàn. Vì vậy cần xác định chính xác thanh nào nằm dưới, thanh nào nằm trên và phạm vi kéo dài của chúng.

Ở những cấu kiện có mạch ngừng cần chống nước, thiết kế có thể chỉ định thêm vật liệu như thanh trương nở Waterstop. Chi tiết này cần được bố trí theo giải pháp chống thấm của công trình, không thay thế cốt thép chịu lực.

3. Giữ đúng lớp bê tông bảo vệ

Một lỗi khá phổ biến là lưới thép dưới nằm sát cốp pha hoặc thép lớp trên bị dẫm tụt xuống trong quá trình thi công.

Khi đó vị trí làm việc thực tế của cốt thép có thể khác với thiết kế.

Con kê phải có kích thước phù hợp, được bố trí đủ để hệ thép ổn định trong quá trình buộc thép, đi lại và đổ bê tông. Không nên tùy tiện dùng gạch vỡ, đá hoặc những vật kê không ổn định để thay thế.

4. Duy trì khoảng cách giữa hai lớp thép

Con kê thép sàn 2 lớp hoặc hệ kê giữa hai lưới có nhiệm vụ giữ khoảng cách theo phương đứng, hạn chế lớp trên bị võng hoặc tụt xuống.

Cần phân biệt:

• Con kê phía dưới: duy trì lớp bê tông bảo vệ giữa thép dưới và cốp pha.
• Hệ kê giữa hai lớp: duy trì khoảng cách giữa lưới dưới và lưới trên.

Khoảng cách giữa hai lớp không nên tự chọn một con số cố định cho tất cả công trình mà phải phù hợp với chiều dày sàn, đường kính thanh và cấu tạo thể hiện trên hồ sơ thiết kế.

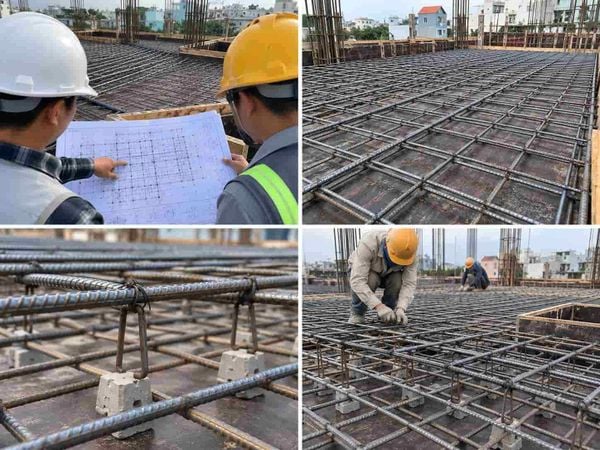

Cách đan sắt sàn 2 lớp

Bước 1: Đọc bản vẽ bố trí thép sàn 2 lớp

Trước khi thi công cần xác định kích thước từng ô sàn, phương thép, Φ thép, bước thép và các vùng cần tăng cường.

Đặc biệt phải kiểm tra các khu vực:

• Giao giữa sàn và dầm.
• Quanh cột.
• Lỗ kỹ thuật.
• Hộp gen.
• Cổ ống xuyên sàn.
• Ban công.
• Khu vực có tải trọng tập trung.

Nếu công trình có tường xây phía trên sàn, giải pháp hạn chế nứt tại phần tường cần được xử lý theo cấu tạo riêng. Lưới mắt cáo là vật liệu sử dụng cho công tác tô trát tại những vị trí phù hợp, không phải vật liệu thay thế thép chịu lực của sàn.

Bước 2: Lắp đặt thép lớp dưới

Các thanh được rải đúng phương, đúng khoảng cách và đúng thứ tự thể hiện trên bản vẽ.

Sau khi căn chỉnh vị trí, tiến hành buộc các điểm giao cần thiết để lưới không bị xô lệch trong quá trình thi công tiếp theo.

Bước 3: Đặt hệ con kê

Sau khi hoàn thành lưới dưới, tiến hành kiểm tra và bố trí hệ kê.

Con kê phía dưới cần bảo đảm lưới thép không áp sát cốp pha. Hệ kê giữa hai lớp phải đủ ổn định để giữ lớp trên ở đúng cao độ.

Đây là bước đặc biệt quan trọng vì một lưới thép được đan đúng khoảng cách nhưng sai cao độ vẫn có thể không đúng với cấu tạo thiết kế.

Bước 4: Đan thép lớp trên

Tiếp tục bố trí lớp thép trên theo đúng bản vẽ.

Cần chú ý thép tại vùng gối, dầm, cột và các vị trí có thép tăng cường. Không tự ý cắt bỏ thanh vì vướng đường ống kỹ thuật.

Nếu có lỗ mở hoặc đường ống xuyên qua vị trí thép, cần kiểm tra chi tiết kết cấu trước khi xử lý.

Bước 5: Kiểm tra trước khi đổ bê tông

Trước khi nghiệm thu cần kiểm tra lại:

• Đúng loại và đường kính thép.
• Đúng bước thép.
• Đúng số lượng.
• Đúng phương.
• Đúng vị trí thép trên – dưới.
• Đúng cao độ.
• Lớp bê tông bảo vệ.
• Chi tiết neo nối.
• Thép tăng cường.
• Các lỗ mở và đường ống kỹ thuật.
• Độ ổn định của con kê.

Đối với khu vực tiếp giáp giữa các vật liệu hoặc các vị trí hoàn thiện có nguy cơ nứt, có thể sử dụng lưới thủy tinh trát tường theo đúng phạm vi ứng dụng của hệ chống thấm hoặc lớp hoàn thiện.

Thép sàn 2 lớp đặt song song hay so le?

Đây là một trong những câu hỏi thường gặp nhất khi tìm hiểu về bố trí thép sàn 2 lớp.

Không nên lấy tiêu chí “song song hay so le” làm căn cứ chính để quyết định cách bố trí. Điều quan trọng là mỗi lớp phải đúng đường kính, số lượng, bước thép và vị trí theo bản vẽ. Nếu hai lớp có cùng bước và vị trí tương ứng, nhìn theo mặt bằng chúng có thể trùng hoặc song song; nếu bước hoặc vị trí khác nhau, chúng có thể tạo cảm giác so le.

Ví dụ, nếu lớp trên và lớp dưới đều bố trí Φ10a200, vị trí thanh có thể tương ứng nhau. Nhưng nếu một lớp là a150 và lớp còn lại a200 thì vị trí thanh sẽ khác nhau.

Do đó, câu hỏi cần đặt ra khi nghiệm thu không phải chỉ là “thép sàn 2 lớp đặt song song hay so le?”, mà là:

Hai lớp thép đã được đặt đúng theo bản vẽ kết cấu hay chưa?

Thép sàn 2 lớp phi 8 hay phi 10 tốt hơn?

Không thể kết luận phi 10 luôn tốt hơn phi 8 chỉ vì đường kính lớn hơn.

Khả năng làm việc của sàn phụ thuộc đồng thời vào nhiều yếu tố như:

Một phương án Φ8 bố trí với mật độ phù hợp có thể hoàn toàn khác với Φ10 bố trí thưa hơn. Vì vậy không nên so sánh chỉ dựa trên đường kính thanh.

Bản vẽ thép sàn 2 lớp cần đọc những thông tin nào?

Khi xem bản vẽ bố trí thép sàn 2 lớp, nên xác định lần lượt:

Mặt bằng thép lớp dưới: cho biết đường kính, bước và phương của các thanh nằm phía dưới.

Mặt bằng thép lớp trên: thể hiện hệ thép phía trên, đặc biệt là các vùng gối và khu vực cần gia cường.

Mặt cắt thép sàn 2 lớp: giúp xác định thứ tự các thanh, cao độ hai lưới, chiều dày bản và lớp bảo vệ.

Chi tiết thép tăng cường: thường xuất hiện tại gối, cạnh sàn, lỗ mở hoặc những khu vực đặc biệt.

Không nên lấy một bản vẽ thép sàn 2 lớp trên Internet rồi áp dụng nguyên trạng cho công trình khác vì nhịp, tải trọng và hệ kết cấu có thể hoàn toàn khác nhau.

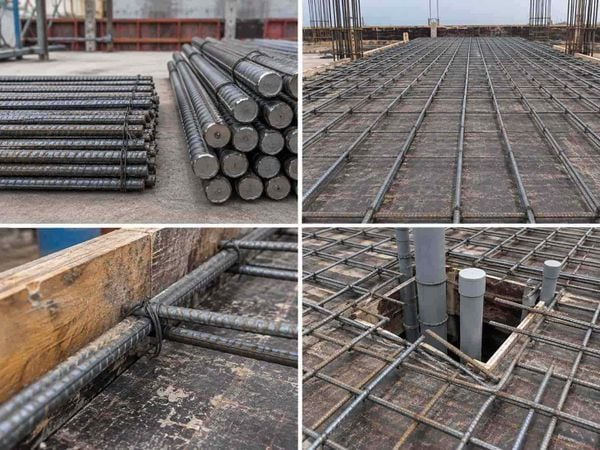

7 lỗi thường gặp khi bố trí thép sàn 2 lớp

1. Tự chọn thép phi 10 vì thấy công trình khác sử dụng

Thép sàn 2 lớp phi 10 chỉ phù hợp khi thiết kế của chính cấu kiện đó yêu cầu.

2. Chỉ rải thép theo một phương

Một lớp thép không đồng nghĩa với chỉ có một phương thép. Cần thi công đúng hệ thép thể hiện trên bản vẽ.

3. Đặt lưới thép sát cốp pha

Điều này có thể làm lớp bê tông bảo vệ không đạt yêu cầu.

4. Đặt con kê quá thưa

Lưới thép có thể võng giữa các điểm kê hoặc thay đổi cao độ khi công nhân di chuyển phía trên.

5. Tự ý cắt thép tại lỗ kỹ thuật

Không nên cắt thanh chịu lực để nhường chỗ cho đường ống khi chưa có chi tiết xử lý phù hợp.

6. Lớp thép trên bị dẫm tụt xuống

Đây là lỗi dễ xảy ra sau khi hoàn thành đan thép nhưng trước lúc đổ bê tông. Cần kiểm tra lại cao độ toàn bộ lưới trên trước nghiệm thu.

7. Đổi đường kính hoặc bước thép tại công trường

Không nên tự chuyển Φ8 thành Φ10, Φ10 thành Φ12 hoặc thay đổi a150 thành a200 nếu chưa được người phụ trách thiết kế chấp thuận.

Câu hỏi thường gặp về thép sàn 2 lớp

Thép sàn 2 lớp phi 10 có dùng cho mọi nhà ở không?

Không. Việc sử dụng phi 10 phải dựa trên thiết kế kết cấu của từng công trình. Không có một đường kính thép duy nhất phù hợp với mọi ô sàn.

Khoảng cách thép sàn 2 lớp bao nhiêu?

Không có một khoảng cách cố định áp dụng cho tất cả các sàn. Bước thép được thể hiện bằng các ký hiệu như a100, a150, a200… và phải lấy theo bản vẽ kết cấu.

Sắt sàn 2 lớp có cần con kê không?

Có hệ kê là yếu tố quan trọng để duy trì lớp bê tông bảo vệ và khoảng cách giữa hai lớp thép. Việc kê thép cần bảo đảm ổn định trong suốt quá trình thi công.

Có thể tự đổi thép phi 8 thành phi 10 không?

Không nên tự ý đổi. Việc thay đổi đường kính đồng thời có thể liên quan đến số lượng thanh, bước thép, neo nối và cấu tạo của sàn.

Thép sàn 2 lớp đặt song song hay so le?

Cả hai hình thức đều có thể xuất hiện. Tiêu chí quyết định là đúng bản vẽ, chứ không phải mặc định cứ song song hoặc cứ so le mới đúng.

Kết luận

Thép sàn 2 lớp phi 10 là một phương án bố trí cốt thép có thể gặp trong kết cấu sàn bê tông cốt thép, nhưng phi 10 không phải thông số mặc định cho mọi công trình. Khi thi công cần tuân thủ bản vẽ về đường kính thanh, bước thép, phương bố trí, lớp trên – lớp dưới, thép tăng cường, neo nối và lớp bê tông bảo vệ.

Đặc biệt, nguyên tắc bố trí thép sàn 2 lớp quan trọng hơn việc nhìn bằng mắt xem hai lớp đang đặt song song hay so le. Hệ thép phải được giữ đúng cao độ bằng giải pháp kê phù hợp và kiểm tra kỹ trước khi đổ bê tông.
