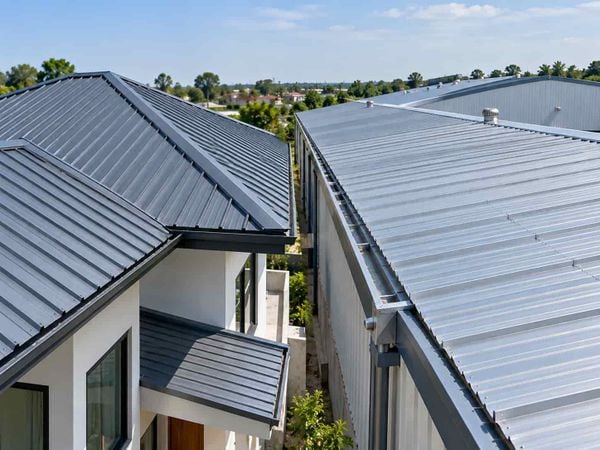

Độ Dốc Mái Tôn Bao Nhiêu? Cách Tính Độ Dốc Mái Chuẩn

Độ dốc mái tôn là một trong những thông số cần xác định trước khi thi công mái. Độ dốc ảnh hưởng trực tiếp đến khả năng thoát nước mưa, chiều cao mái, chiều dài tấm lợp và cách xử lý các vị trí chồng mí.

Vậy độ dốc mái tôn bao nhiêu là hợp lý, độ dốc tối thiểu là bao nhiêu và cách tính độ dốc mái như thế nào? Không nên chọn một con số cố định cho mọi công trình. Độ dốc cần được xác định theo loại tấm lợp, chiều dài mái, cấu tạo mối nối, điều kiện thoát nước và hướng dẫn kỹ thuật của nhà sản xuất.

Bài viết dưới đây hướng dẫn cách tính cho mái tôn 1 mái, 2 mái, nhà cấp 4 và giải thích cách quy đổi giữa độ dốc phần trăm với góc mái.

Độ dốc mái tôn là gì?

Độ dốc mái tôn thể hiện mức chênh cao của mái so với chiều dài hình chiếu theo phương ngang.

Có thể hình dung một mặt mái như tam giác vuông gồm:

• H: chênh lệch chiều cao giữa điểm cao và điểm thấp của mái.
• L: chiều dài hình chiếu ngang tương ứng.
• α: góc nghiêng của mái so với phương ngang.

Độ dốc càng lớn thì chênh cao giữa hai đầu mái càng lớn trên cùng một khoảng cách theo phương ngang.

Trong thực tế, độ dốc mái có thể được thể hiện bằng:

• Phần trăm (%).
• Góc nghiêng (°).
• Tỷ lệ giữa chiều cao và chiều dài.

Đây là các cách biểu diễn có thể quy đổi cho nhau nhưng không được hiểu là cùng một giá trị.

Ví dụ, mái có độ dốc 20% không có nghĩa là mái nghiêng 20°.

Với mái đã sử dụng lâu ngày và xuất hiện thấm tại mí nối hoặc một số vị trí cục bộ, có thể tham khảo màng chống dột mái tôn Kukdong Korea 1mm cho phương án sửa chữa phù hợp với tình trạng thực tế.

Công thức tính độ dốc mái

Công thức tính độ dốc mái theo phần trăm

Công thức cơ bản:

i = H/L × 100%

Trong đó:

• i: độ dốc mái (%).
• H: chênh cao giữa điểm cao và thấp của mái.
• L: chiều dài hình chiếu ngang của mặt mái đang tính.

Ví dụ 1: Mái dốc 10%

Nếu:

• H = 0,6 m.
• L = 6 m.

Ta có:

i = 0,6/6 × 100% = 10%

Như vậy mái có độ dốc 10%.

Ví dụ 2: Mái dốc 15%

Nếu chiều dài hình chiếu ngang của mái là 5 m và muốn tạo độ dốc 15%:

H = 5 × 15/100 = 0,75 m

Chênh cao cần tạo theo phép tính hình học là 0,75 m.

Công thức tính độ dốc mái theo góc

Nếu muốn quy đổi sang góc:

tan α = H/L

Suy ra:

α = arctan(H/L)

Ví dụ:

H = 1 m và L = 5 m.

Ta có:

H/L = 0,2

Suy ra:

α ≈ 11,3°

Như vậy độ dốc 20% tương ứng góc khoảng 11,3°.

Bảng quy đổi độ dốc mái tôn từ % sang độ

Có thể tham khảo bảng quy đổi hình học sau:

Bảng trên chỉ là quy đổi toán học, không có nghĩa mọi giá trị trong bảng đều phù hợp để thi công mái tôn.

Muốn chọn độ dốc thực tế phải xem loại tôn, cấu tạo mái và yêu cầu kỹ thuật cụ thể.

Độ dốc mái tôn bao nhiêu là hợp lý?

Không có một giá trị duy nhất áp dụng cho tất cả mái tôn.

Độ dốc mái tôn hợp lý cần xét đồng thời:

• Loại tấm tôn.
• Biên dạng sóng.
• Chiều dài mái.
• Có hay không có mối nối theo chiều dốc.
• Cách chồng mí.
• Lưu lượng nước mưa cần thoát.
• Máng xối.
• Vị trí giao mái.
• Điều kiện mưa và gió.
• Hướng dẫn của nhà sản xuất.
• Hồ sơ thiết kế.

Một mái nhỏ sử dụng tấm tôn chạy liên tục từ đỉnh xuống mép mái sẽ có điều kiện khác mái nhà xưởng dài, có nhiều mối nối và lượng nước tập trung lớn.

Do đó, không nên chọn độ dốc chỉ vì thấy một công trình khác sử dụng mức tương tự.

Nếu mái có các vị trí tiếp giáp, khe hoặc mí cần tăng cường khả năng chống nước theo giải pháp sửa chữa, có thể tham khảo màng chống dột Kukyoung Pro 1mm phủ Aluminum.

Độ dốc mái tôn tiêu chuẩn là bao nhiêu?

Theo TCVN 4604:2012 – Xí nghiệp công nghiệp – Nhà sản xuất – Tiêu chuẩn thiết kế, độ dốc mái được lấy tùy thuộc vật liệu lợp. Đối với mái lợp tấm lợp amiăng xi măng dạng sóng, độ dốc được nêu từ 30% đến 40%; mái lợp tôn múi từ 15% đến 20%; mái lợp ngói từ 50% đến 60%.

Điều này không có nghĩa 15–20% là quy định bắt buộc cho tất cả mái tôn nhà ở hiện nay. Tiêu chuẩn trên có phạm vi áp dụng cho nhà sản xuất công nghiệp, trong khi các hệ tấm lợp hiện đại có cấu tạo và yêu cầu của nhà sản xuất khác nhau.

Với nhà ở dân dụng, cần ưu tiên hồ sơ thiết kế và tài liệu kỹ thuật của loại tôn thực tế sử dụng.

Độ dốc mái tôn tối thiểu là bao nhiêu?

Độ dốc mái tôn tối thiểu là vấn đề không nên xác định bằng một con số chung cho tất cả các hệ mái.

Mái quá thoải có thể làm nước thoát chậm hơn. Đặc biệt khi có mưa lớn hoặc gió mạnh, các vị trí chồng mí, vít, khe tiếp giáp và điểm giao mái cần được kiểm soát kỹ.

Mức tối thiểu thực tế còn phụ thuộc vào:

Loại tấm → biên dạng sóng → chiều dài mái → chồng mí → phương pháp liên kết → hướng dẫn nhà sản xuất.

Ví dụ, hệ tôn seam, tôn sóng thông thường và tôn giả ngói không nhất thiết có cùng yêu cầu về độ dốc.

Do đó, trước khi giảm độ dốc nhằm hạ chiều cao mái, cần kiểm tra giới hạn được nhà sản xuất tấm lợp cho phép.

Với mái tôn cũ có hiện tượng thấm cục bộ, có thể tham khảo tấm màng chống dột Ravi 1mm Korea cho các vị trí phù hợp thay vì chỉ tăng độ dốc mà không xử lý nguồn thấm.

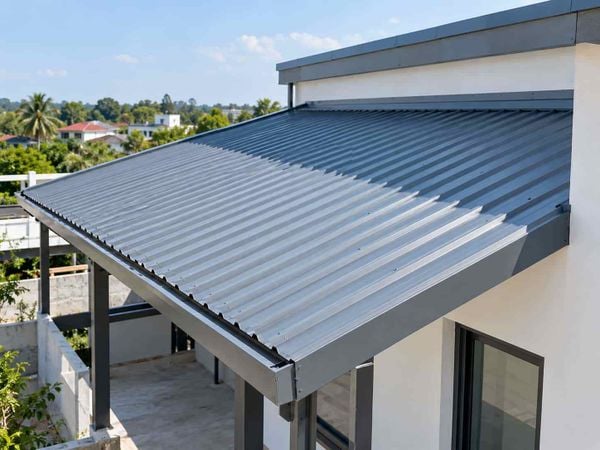

Cách tính độ dốc mái tôn 1 mái

Tính độ dốc mái tôn 1 mái tương đối trực quan vì toàn bộ mái nghiêng từ một phía cao xuống một phía thấp.

Giả sử:

• Chiều dài hình chiếu ngang L = 6 m.
• Điểm cao hơn điểm thấp H = 0,9 m.

Áp dụng:

i = 0,9/6 × 100% = 15%

Mái có độ dốc 15%.

Nếu biết độ dốc và muốn tính H:

H = L × i/100

Ví dụ:

• L = 8 m.
• i = 12%.

Ta có:

H = 8 × 12/100 = 0,96 m

Như vậy điểm cao và thấp của mái chênh nhau 0,96 m.

Lưu ý khi tính mái tôn 1 mái

Một lỗi dễ gặp là sử dụng chiều dài thực tế của tấm tôn thay cho chiều dài hình chiếu ngang L.

Trong công thức trên, L là hình chiếu theo phương ngang.

Chiều dài thực tế của mặt mái là cạnh nghiêng và sẽ lớn hơn L.

Cách tính độ dốc mái tôn 2 mái

Với cách tính độ dốc mái tôn 2 mái, cần xác định hình chiếu ngang của từng phía mái.

Đối với mái hai phía đối xứng, không nên mặc định lấy toàn bộ chiều rộng nhà làm L cho một bên mái.

Ví dụ:

Nhà rộng 10 m, đỉnh mái nằm giữa và hai phía mái đối xứng.

Nếu bỏ qua phần đua mái để minh họa:

L của một phía = 10/2 = 5 m

Giả sử đỉnh mái cao hơn mép mái 1 m:

i = 1/5 × 100% = 20%

Như vậy mỗi phía có độ dốc 20%.

Nếu nhầm lấy toàn bộ 10 m:

1/10 × 100% = 10%

Kết quả sai một nửa.

Đây là một trong những lỗi thường gặp khi tính độ dốc mái tôn 2 mái.

Ở những vị trí giao mái hoặc vùng cần xử lý chống nước bổ sung theo cấu tạo, có thể tham khảo tấm màng chống dột KP 1.5mm Korea.

Cách tính chiều cao mái tôn

Nếu biết độ dốc và chiều dài hình chiếu ngang, chiều cao mái được tính:

H = L × i/100

Ví dụ:

• L = 5 m.
• i = 20%.

Ta có:

H = 5 × 20/100 = 1 m

Nếu độ dốc được cho bằng góc:

H = L × tan α

Ví dụ:

• L = 5 m.
• α = 15°.

Ta có:

H ≈ 5 × 0,268 = 1,34 m

Như vậy chênh cao khoảng 1,34 m.

Công thức này hữu ích khi cần kiểm tra sơ bộ chiều cao đỉnh mái trước khi triển khai kết cấu.

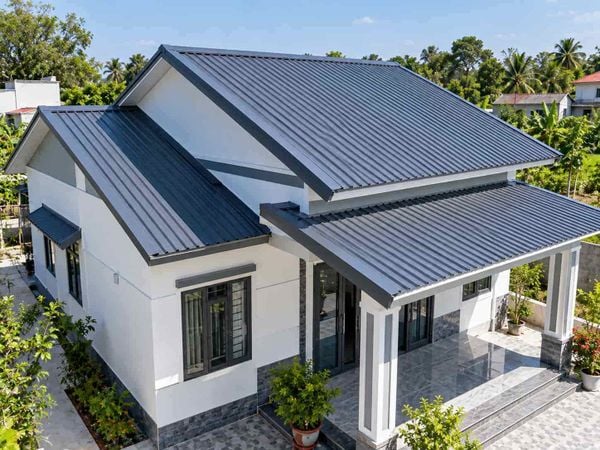

Độ dốc mái tôn nhà cấp 4

Độ dốc mái tôn nhà cấp 4 cũng không có một giá trị cố định.

Nhà cấp 4 có thể sử dụng:

• Mái tôn 1 phía.
• Mái tôn 2 phía.
• Mái tôn giả ngói.
• Mái có trần phía dưới.
• Mái kết hợp hiên.
• Hệ mái nhiều khối giao nhau.

Do đó, độ dốc mái tôn cho nhà cấp 4 phải được lựa chọn theo chính cấu tạo mái.

Nhà cấp 4 mái tôn 1 mái

Cần xác định khoảng cách từ phía cao đến phía thấp, sau đó tính H theo độ dốc được thiết kế.

Nhà cấp 4 mái tôn 2 mái

Tính riêng từng phía từ đỉnh xuống mép mái.

Nhà cấp 4 sử dụng tôn giả ngói

Không nên lấy thông số của tôn sóng thông thường áp trực tiếp cho tôn giả ngói. Hình dạng tấm và yêu cầu thẩm mỹ có thể dẫn đến yêu cầu độ dốc khác.

Nếu công trình sử dụng mái có lớp nền phù hợp và thiết kế yêu cầu giải pháp chống thấm bằng màng tự dính, có thể tham khảo màng tự dính Bitumax 2mm. Không nên mặc định dán loại màng này trực tiếp lên mọi hệ xà gồ hoặc dưới mọi loại tôn nếu cấu tạo không yêu cầu.

Độ dốc mái tôn và độ dốc mái ngói có giống nhau không?

Không.

Tôn và ngói khác nhau về:

• Hình dạng vật liệu.
• Kích thước.
• Cách liên kết.
• Khoảng chồng mí.
• Khả năng thoát nước.
• Hệ khung đỡ.
• Cách xử lý nóc và giao mái.

Do đó không nên lấy độ dốc mái ngói áp dụng trực tiếp cho mái tôn.

Mái ngói thường được thiết kế dốc hơn nhiều hệ mái tôn. Ngược lại, một số hệ tôn có thể thi công ở độ dốc thấp hơn nếu đáp ứng yêu cầu kỹ thuật của hệ tấm lợp.

Độ dốc ảnh hưởng đến chiều dài tấm tôn như thế nào?

Khi đã biết H và L, có thể tính chiều dài hình học của mặt mái bằng định lý Pythagoras:

S = √(H² + L²)

Trong đó:

• S: chiều dài cạnh nghiêng.
• H: chênh cao.
• L: hình chiếu ngang.

Ví dụ:

H = 1 m và L = 5 m:

S = √(1² + 5²)

S ≈ 5,10 m

Tuy nhiên, đây mới chỉ là chiều dài hình học.

Khi xác định chiều dài tấm tôn thực tế còn phải xem:

• Phần đua mái.
• Chi tiết nóc.
• Máng xối.
• Cấu tạo mép mái.
• Quy cách lắp đặt của hệ tôn.

Không nên đặt tấm chỉ dựa vào kết quả hình học 5,10 m trong ví dụ trên.

Mái tôn có độ dốc thấp dễ gặp vấn đề gì?

Mái càng thoải thì việc kiểm soát thoát nước càng quan trọng.

Một số vấn đề có thể xuất hiện nếu độ dốc hoặc cấu tạo mái không phù hợp gồm:

Nước thoát chậm

Nước lưu lại trên bề mặt lâu hơn, đặc biệt tại các vùng bị võng.

Nước xâm nhập tại mí nối

Nếu mái có nối tấm theo chiều dốc, khả năng thoát nước tại khu vực này cần được kiểm soát kỹ.

Đọng nước gần máng xối

Máng hoặc mép mái bố trí không đúng cao độ có thể tạo vùng giữ nước.

Thấm tại vít

Gioăng vít bị lão hóa, vít lệch hoặc lỗ vít bị mở rộng có thể trở thành vị trí thấm.

Thấm tại giao mái

Giao giữa hai mặt mái thường tập trung lượng nước lớn và cần xử lý đúng cấu tạo.

Đối với các vị trí sửa chữa cục bộ cần vật liệu có lớp phủ bảo vệ phù hợp với ứng dụng, có thể tham khảo màng chống dột Kukyoung Pro phủ Aluminum.

Độ dốc lớn có phải lúc nào cũng tốt?

Không.

Tăng độ dốc có thể hỗ trợ nước thoát nhanh hơn nhưng đồng thời làm:

• Tăng chiều cao mái.
• Tăng chiều dài mặt mái.
• Thay đổi tải trọng gió tác động lên hệ mái.
• Ảnh hưởng kiến trúc công trình.
• Thay đổi khối lượng kết cấu.
• Ảnh hưởng chiều dài tấm lợp và vật tư.

Vì vậy mục tiêu không phải làm mái càng dốc càng tốt, mà là lựa chọn độ dốc phù hợp với hệ mái và thiết kế.

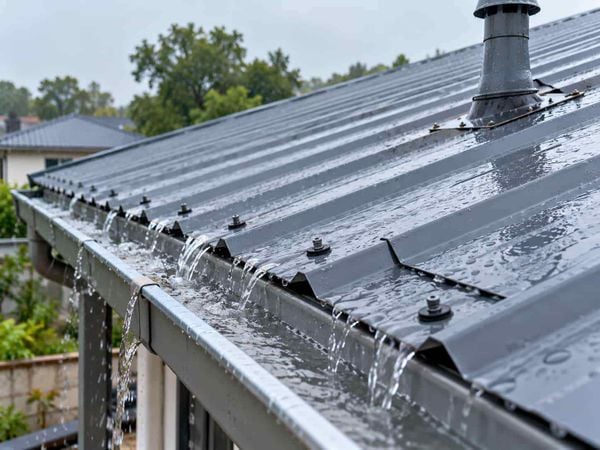

Những lỗi thường gặp khi tính độ dốc mái tôn

1. Nhầm độ với phần trăm

Ví dụ:

20% ≠ 20°

20% tương ứng khoảng 11,3°.

2. Lấy chiều dài tấm tôn làm L

Trong công thức H/L, L là chiều dài hình chiếu ngang chứ không phải cạnh nghiêng của mái.

3. Dùng toàn bộ chiều rộng nhà cho mái 2 phía

Với mái đối xứng có đỉnh ở giữa, mỗi phía thường được tính theo hình chiếu ngang của chính phía đó.

4. Không tính phần đua mái khi đặt tấm

Công thức độ dốc và việc xác định chiều dài tấm tôn là hai bước liên quan nhưng không hoàn toàn giống nhau.

5. Chọn độ dốc trước khi xác định loại tôn

Nếu sau đó đổi từ tôn sóng sang một hệ tấm lợp khác, yêu cầu độ dốc có thể thay đổi.

6. Chỉ quan tâm độ dốc mà bỏ qua máng xối

Mái đúng độ dốc nhưng máng xối quá nhỏ, bị tắc hoặc sai cao độ vẫn có thể gây tràn nước.

7. Bỏ qua các vị trí xuyên mái

Ống, vít, chân thiết bị và các chi tiết xuyên mái đều có thể trở thành điểm thấm nếu xử lý không đúng.

Cách kiểm tra độ dốc mái tôn ngoài thực tế

Có thể kiểm tra theo nguyên tắc xác định hai đại lượng H và L.

Bước 1: Xác định hai điểm

Chọn điểm cao và điểm thấp của mặt mái cần kiểm tra.

Bước 2: Xác định chênh cao H

Sử dụng thiết bị đo phù hợp để xác định chênh lệch cao độ.

Bước 3: Đo hình chiếu ngang L

L phải được đo theo phương ngang, không đo men theo mặt tôn.

Bước 4: Tính độ dốc

Áp dụng:

i = H/L × 100%

Bước 5: Đối chiếu thiết kế

So sánh kết quả với:

• Bản vẽ.
• Chỉ dẫn kỹ thuật.
• Loại tấm lợp.
• Hướng dẫn của nhà sản xuất.

Nếu mái đang gặp hiện tượng dột, cần kiểm tra cả vít, mí nối, giao mái và các chi tiết tiếp giáp thay vì kết luận ngay nguyên nhân là do độ dốc.

Câu hỏi thường gặp về độ dốc mái tôn

Độ dốc mái tôn bao nhiêu là hợp lý?

Không có một mức duy nhất cho mọi mái. Cần căn cứ loại tôn, chiều dài mái, cấu tạo mối nối, lượng nước cần thoát, hồ sơ thiết kế và yêu cầu của nhà sản xuất.

Công thức tính độ dốc mái tôn là gì?

Công thức cơ bản:

i = H/L × 100%

Trong đó H là chênh cao và L là chiều dài hình chiếu ngang.

Độ dốc mái tôn 10% là bao nhiêu độ?

Theo công thức:

α = arctan(0,1)

Góc mái xấp xỉ 5,7°.

Độ dốc mái tôn 15% là bao nhiêu độ?

α = arctan(0,15)

Góc mái xấp xỉ 8,5°.

Độ dốc mái tôn 20% là bao nhiêu độ?

α = arctan(0,2)

Góc mái xấp xỉ 11,3°.

Tính độ dốc mái tôn 1 mái như thế nào?

Đo chênh cao H giữa đầu cao và đầu thấp, sau đó chia cho chiều dài hình chiếu ngang L rồi nhân 100%.

Cách tính độ dốc mái tôn 2 mái có khác không?

Công thức không thay đổi. Điểm cần lưu ý là xác định H và L riêng cho từng phía mái. Không mặc định dùng toàn bộ chiều rộng công trình làm L.

Độ dốc mái tôn nhà cấp 4 bao nhiêu?

Phải căn cứ kiểu mái, loại tôn và thiết kế cụ thể. Nhà cấp 4 mái một phía, hai phía và tôn giả ngói không nhất thiết sử dụng cùng độ dốc.

Kết luận

Độ dốc mái tôn cần được xác định dựa trên cấu tạo mái và loại tấm lợp thay vì chọn một con số cố định cho mọi công trình. Khi cần tính độ dốc mái, công thức cơ bản là:

Độ dốc (%) = H/L × 100%

và:

Góc mái (°) = arctan(H/L)

Với mái tôn 1 mái, H được tính giữa phía cao và phía thấp của toàn mặt mái. Với mái tôn 2 mái, cần xác định riêng hình chiếu ngang của từng phía. Sau khi tính toán, kết quả vẫn phải được đối chiếu với hồ sơ thiết kế và hướng dẫn của nhà sản xuất tấm lợp trước khi thi công.
