Độ Dốc Mái Ngói Bao Nhiêu? Cách Tính Chuẩn, Dễ Hiểu

Độ dốc mái ngói là yếu tố ảnh hưởng trực tiếp đến khả năng thoát nước, cách bố trí hệ mái và phương án lợp ngói. Mái quá thoải có thể làm tăng nguy cơ nước mưa bị hắt hoặc thấm qua các vị trí chồng mí; trong khi mái quá dốc lại làm thay đổi chiều cao mái, diện tích mái và yêu cầu thi công.

Vậy độ dốc mái ngói bao nhiêu là hợp lý? Không có một góc duy nhất áp dụng cho tất cả các loại ngói. Giá trị cụ thể phải căn cứ vào loại ngói, cấu tạo mái, hướng dẫn của nhà sản xuất và hồ sơ thiết kế. Với nhà sản xuất, TCVN 4604:2012 được các tài liệu kỹ thuật dẫn lại với độ dốc mái lợp ngói khoảng 50–60%; còn các loại ngói dân dụng cụ thể có thể có yêu cầu khác.

Độ dốc mái ngói là gì?

Độ dốc mái ngói thể hiện mức độ nghiêng của mặt mái so với phương ngang.

Có hai cách thể hiện thường gặp:

• Góc dốc, đơn vị độ (°).
• Độ dốc theo phần trăm (%).

Hai giá trị này có liên quan với nhau nhưng không phải cùng một đại lượng. Ví dụ mái dốc 45° tương ứng độ dốc 100%, chứ không phải 45%.

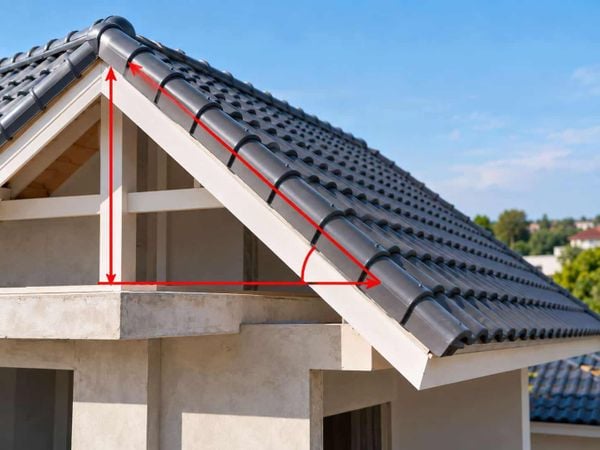

Về hình học, có thể hình dung một phía mái như một tam giác vuông:

H: chênh cao từ mép mái đến đỉnh mái.

L: chiều dài hình chiếu bằng theo phương ngang từ mép mái đến vị trí đỉnh.

Tỷ số giữa H và L được sử dụng để xác định độ dốc.

Đối với mái có kết cấu bê tông phía dưới lớp ngói, các vị trí tiếp giáp, khe nứt hoặc khu vực có nguy cơ thấm cần được xử lý theo cấu tạo chống thấm của công trình. Trong những trường hợp thiết kế sử dụng màng bitum tự dính, có thể tham khảo màng tự dính Bitumax 2mm cho hạng mục phù hợp.

Cách tính độ dốc mái ngói

Công thức tính độ dốc mái ngói theo phần trăm

Công thức:

i = H/L × 100%

Trong đó:

• i: độ dốc mái (%).
• H: chiều cao/chênh cao của mái.
• L: chiều dài hình chiếu bằng tương ứng của mái.

Đây cũng là công thức được các tài liệu hướng dẫn tính độ dốc mái sử dụng.

Ví dụ

Giả sử:

• H = 2 m.
• L = 4 m.

Ta có:

i = 2/4 × 100% = 50%

Như vậy độ dốc của mái là 50%.

Lưu ý H và L phải được xác định theo cùng một đơn vị.

Công thức tính độ dốc mái ngói theo độ

Nếu muốn biết mái ngói dốc bao nhiêu độ, có thể sử dụng:

tan α = H/L

Suy ra:

α = arctan(H/L)

Trong đó α là góc nghiêng của mái.

Với ví dụ H = 2 m và L = 4 m:

H/L = 0,5

Suy ra:

α ≈ 26,6°

Như vậy:

Độ dốc 50% ≈ góc dốc 26,6°

Đây cũng là lý do không nên nhầm giữa 50% và 50°.

Bảng quy đổi độ dốc mái tham khảo

Bảng trên là quy đổi hình học theo công thức i = tan(α) × 100%, không phải bảng quy định độ dốc bắt buộc cho từng loại ngói.

Độ dốc mái ngói bao nhiêu là hợp lý?

Không nên đưa ra một con số duy nhất rồi áp dụng cho mọi mái ngói.

Trên thực tế, độ dốc cần xét đến:

• Loại và hình dạng viên ngói.
• Kiểu liên kết, gờ và rãnh thoát nước của ngói.
• Khoảng chồng mí.
• Kích thước mái.
• Kết cấu đỡ ngói.
• Điều kiện mưa, gió tại công trình.
• Hướng dẫn lắp đặt của nhà sản xuất.
• Hồ sơ thiết kế.

Một số tài liệu xây dựng thường đưa khoảng 30–45° như một khoảng góc phổ biến khi đề cập chung đến mái ngói, nhưng từng dòng ngói có thể cho phép hoặc yêu cầu giá trị khác.

Do đó, khi đã chọn được mẫu ngói cụ thể, thông số kỹ thuật của chính nhà sản xuất ngói phải được kiểm tra trước khi quyết định độ dốc mái.

Nếu mái bê tông bên dưới ngói cần bổ sung lớp chống thấm theo thiết kế, có thể tham khảo màng chống thấm SBS Kukyoung PE tự dính 2mm cho cấu tạo phù hợp.

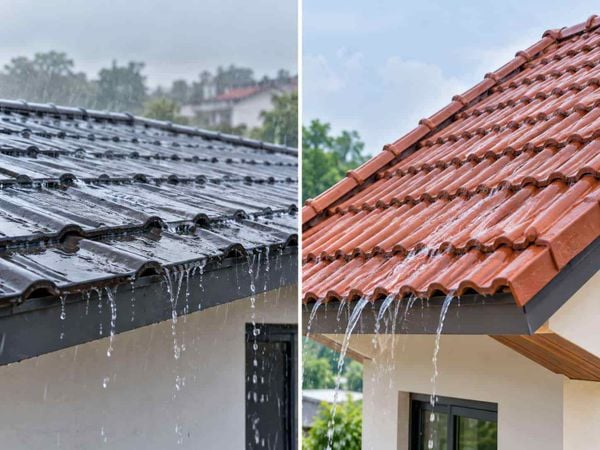

Độ dốc mái ngói tối thiểu là bao nhiêu?

Đây là thông số không nên xác định chỉ dựa vào tên gọi “mái ngói”.

Mỗi loại ngói có hình dạng, khả năng chồng mí và cấu tạo thoát nước khác nhau. Vì vậy, độ dốc tối thiểu phải ưu tiên:

Hồ sơ thiết kế → loại ngói cụ thể → hướng dẫn của nhà sản xuất.

Các nguồn hướng dẫn trên thị trường đưa ra những mức tối thiểu khác nhau, thường từ khoảng 20–30° khi nói chung về mái ngói. Sự khác biệt này chính là lý do không nên coi một con số phổ thông trên Internet là tiêu chuẩn áp dụng cho mọi sản phẩm.

Mái có góc thấp hơn mức nhà sản xuất cho phép có thể làm thay đổi khả năng thoát nước và mức độ an toàn của các mối chồng mí khi mưa kèm gió.

Tiêu chuẩn độ dốc mái ngói là bao nhiêu?

TCVN 4604:2012 về nhà công nghiệp được các tài liệu kỹ thuật dẫn lại với mức độ dốc mái lợp ngói khoảng 50–60%. Đây không nên được diễn giải thành quy định bắt buộc cho mọi mái ngói nhà ở dân dụng.

Đối với nhà ở, kiến trúc sư và kỹ sư cần lựa chọn độ dốc theo hệ mái và loại ngói cụ thể.

Vì vậy, nếu hỏi:

“Độ dốc mái ngói tiêu chuẩn là 30°, 35° hay 45°?”

Câu trả lời phù hợp hơn là: phải xác định loại ngói và cấu tạo mái trước.

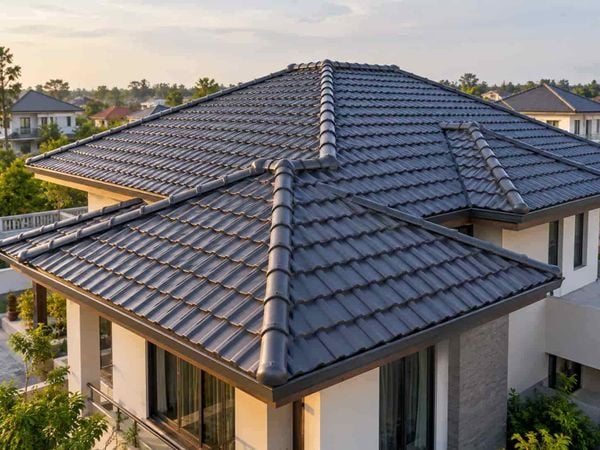

Độ dốc mái ngói Nhật

Độ dốc mái ngói Nhật thường được tìm kiếm riêng vì đặc điểm kiến trúc của mái Nhật tương đối khác các kiểu mái có độ dốc lớn.

Một số tài liệu trên thị trường đề cập mức khoảng 25° hoặc khoảng 40% cho một số kiểu mái/ngói Nhật. Tuy nhiên đây chỉ nên xem là mức tham khảo, không phải thông số chung cho mọi sản phẩm mang tên ngói Nhật.

Nếu sử dụng một mã ngói cụ thể, cần xem tài liệu kỹ thuật của nhà sản xuất để biết:

• Độ dốc tối thiểu.
• Khoảng cách mè.
• Khoảng chồng mí.
• Số viên trên m².
• Phương pháp cố định ngói.
• Yêu cầu tại nóc, rìa và giao mái.

Không nên quyết định góc mái chỉ dựa vào yếu tố thẩm mỹ.

Độ dốc mái ngói Đồng Tâm

Thông số cần được kiểm tra theo dòng và mã ngói thực tế. Kiểu ngói, kích thước, gờ liên kết và quy cách lợp có thể làm thay đổi yêu cầu thi công.

Nếu bản vẽ kiến trúc đã xác định độ dốc nhưng sau đó chủ nhà đổi sang loại ngói khác, nên kiểm tra lại xem dòng ngói mới có phù hợp với độ dốc hiện hữu hay không.

Đối với những khu vực mái kim loại phụ trợ, mái che hoặc vị trí tiếp giáp có nguy cơ dột, có thể tham khảo màng chống dột Kukyoung Pro 1mm phủ Aluminum cho hạng mục sửa chữa phù hợp.

Độ dốc mái ngói 22 viên

“22 viên” chủ yếu mô tả quy cách hoặc định mức lợp, không đủ để xác định chính xác độ dốc mái.

Hai sản phẩm cùng được gọi là ngói 22 viên vẫn có thể khác nhau về:

• Kích thước.
• Hình dạng sóng.
• Gờ khóa.
• Khoảng cách mè.
• Chiều dài chồng mí.
• Phương pháp cố định.

Vì vậy cần xác định nhà sản xuất và mã sản phẩm trước khi chọn độ dốc.

Độ dốc mái ngói nhà cấp 4

Với độ dốc mái ngói nhà cấp 4, nguyên tắc tính không khác các công trình mái ngói khác.

Không có một góc cố định chỉ vì công trình được gọi là nhà cấp 4.

Độ dốc vẫn phải dựa trên:

Kiến trúc mái + loại ngói + khẩu độ mái + kết cấu mái + yêu cầu thoát nước + hướng dẫn của nhà sản xuất.

Ví dụ hai căn nhà cấp 4 cùng chiều rộng nhưng một căn sử dụng mái Nhật và một căn sử dụng mái ngói truyền thống có thể được thiết kế với góc mái khác nhau.

Cách tính chiều cao mái ngói từ độ dốc

Nếu đã biết góc dốc α và chiều dài hình chiếu bằng L, có thể tính chiều cao H:

H = L × tan(α)

Ví dụ:

• L = 4 m.
• α = 30°.

Ta có:

H = 4 × tan(30°)

H ≈ 2,31 m

Như vậy chênh cao tương ứng khoảng 2,31 m.

Nếu đã biết độ dốc theo phần trăm thì:

H = L × i/100

Ví dụ:

• L = 4 m.
• Độ dốc = 50%.

Ta có:

H = 4 × 50/100 = 2 m

Cách tính này hữu ích khi cần kiểm tra sơ bộ chiều cao đỉnh mái sau khi đã chọn tỷ lệ dốc.

Độ dốc mái ngói ảnh hưởng đến thoát nước như thế nào?

Khi độ dốc tăng, thành phần trọng lực đưa nước xuống mép mái cũng tăng, giúp nước rời khỏi bề mặt mái nhanh hơn.

Tuy nhiên, khả năng chống dột không chỉ phụ thuộc độ dốc.

Một mái có độ dốc phù hợp vẫn có thể bị dột nếu:

• Ngói bị nứt.
• Ngói xô lệch.
• Chồng mí không đúng.
• Nóc mái xử lý không kín.
• Giao mái bị lỗi.
• Máng xối không phù hợp.
• Khe tiếp giáp tường xử lý sai.
• Vít hoặc chi tiết liên kết bị hở.
• Lớp chống thấm phía dưới bị hư hỏng.

Với những hạng mục mái cần xử lý cục bộ tại các vị trí tiếp giáp hoặc khe có nguy cơ thấm, có thể tham khảo màng chống dột Ravi 1mm Korea theo đúng phạm vi ứng dụng của sản phẩm.

Mái ngói có cần chống thấm bên dưới không?

Không phải mọi mái ngói đều có cùng một cấu tạo.

Có thể gặp:

Mái ngói trên hệ vì kèo – mè: ngói là lớp bao che chính và phía dưới có thể có các lớp phụ trợ tùy thiết kế.

Mái bê tông dán/lợp ngói: phía dưới là bản bê tông và hệ chống thấm có thể được thiết kế trước khi hoàn thiện ngói.

Với mái bê tông, không nên cho rằng lớp ngói phía trên có thể thay thế hoàn toàn cho giải pháp chống thấm của bản mái.

Các khu vực như giao mái, chân tường, cổ ống và khe tiếp giáp cần được xử lý theo chi tiết thiết kế.

Nếu cần màng tự dính cho cấu tạo chống thấm phù hợp, có thể tham khảo tấm màng chống dột KP 1.5mm Korea.

Độ dốc mái tôn giả ngói có giống mái ngói không?

Không nên lấy nguyên thông số của mái ngói viên để áp dụng cho mái tôn giả ngói.

Hai hệ vật liệu khác nhau về:

• Kích thước tấm.
• Kiểu chồng mí.
• Liên kết vít.
• Khả năng thoát nước.
• Kết cấu xà gồ.
• Yêu cầu độ dốc tối thiểu.

TCVN 4604:2012 được dẫn lại với mái tôn múi của nhà công nghiệp khoảng 15–20%, trong khi mái lợp ngói khoảng 50–60%, cho thấy bản thân hai nhóm vật liệu đã có yêu cầu khác nhau trong phạm vi tiêu chuẩn này.

Do đó, với độ dốc mái tôn giả ngói, cần kiểm tra hướng dẫn của nhà sản xuất tấm lợp cụ thể.

Khi mái tôn đã sử dụng lâu ngày xuất hiện vị trí dột tại vít, mí nối hoặc điểm tiếp giáp, có thể tham khảo màng chống dột mái tôn Kukdong Korea 1mm cho phương án sửa chữa phù hợp.

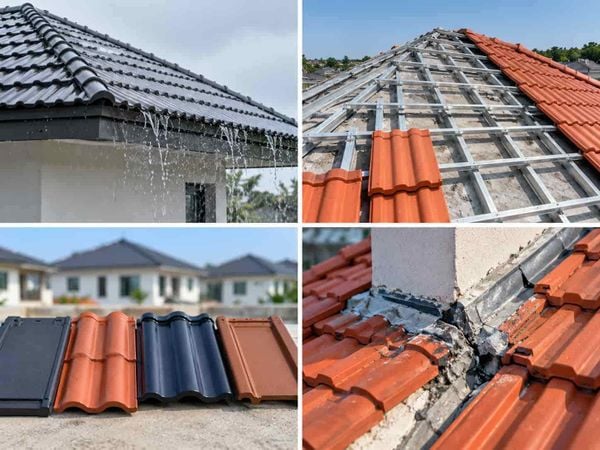

Những lỗi thường gặp khi tính độ dốc mái ngói

Nhầm phần trăm với độ

Đây là lỗi rất dễ gặp.

50% không phải 50°.

Độ dốc 50% tương ứng góc khoảng 26,6°.

Dùng toàn bộ chiều rộng nhà làm L

Với mái hai dốc đối xứng, khi tính một phía mái, L thường là chiều dài hình chiếu ngang của một phía mái, không phải mặc định toàn bộ bề rộng công trình.

Chọn góc trước rồi mới chọn ngói

Nếu loại ngói sau đó không phù hợp với góc đã thiết kế, hệ mái có thể phải điều chỉnh.

Áp một độ dốc cho mọi loại ngói

Ngói phẳng, ngói sóng, ngói đất nung, ngói xi măng và các hệ ngói liên kết khác nhau không nên mặc định cùng một thông số.

Chỉ quan tâm đến độ dốc mà bỏ qua chi tiết chống dột

Nước thường xâm nhập tại những vị trí yếu như giao mái, nóc, chân tường và các điểm xuyên mái. Độ dốc đúng không thể bù cho một chi tiết thi công sai.

Câu hỏi thường gặp về độ dốc mái ngói

Mái ngói dốc bao nhiêu độ?

Một số tài liệu thường đề cập khoảng 30–45° khi nói chung về mái ngói, nhưng không nên áp dụng khoảng này cho mọi loại ngói. Cần kiểm tra thông số của sản phẩm ngói thực tế.

Độ dốc mái ngói bao nhiêu phần trăm?

Có thể tính bằng i = H/L × 100%. Ví dụ H = 2 m và L = 4 m thì độ dốc bằng 50%.

Độ dốc mái ngói 30° bằng bao nhiêu phần trăm?

Theo công thức tan(30°) × 100%, độ dốc xấp xỉ 57,7%.

Độ dốc 40% bằng bao nhiêu độ?

Ta có α = arctan(0,4), tương ứng khoảng 21,8°.

Mái càng dốc càng chống dột tốt phải không?

Không hoàn toàn. Độ dốc giúp thoát nước nhưng khả năng chống dột còn phụ thuộc loại ngói, chồng mí, liên kết, chi tiết nóc – giao mái, hệ chống thấm và chất lượng thi công.

Có thể tự chọn độ dốc mái ngói không?

Có thể tính toán sơ bộ bằng công thức hình học, nhưng độ dốc cuối cùng nên căn cứ bản vẽ thiết kế và yêu cầu kỹ thuật của loại ngói sử dụng, đặc biệt với hệ mái có kết cấu phức tạp.

Kết luận

Độ dốc mái ngói không có một giá trị duy nhất phù hợp với mọi công trình. Khi thiết kế cần xác định loại ngói, cấu tạo mái và yêu cầu của nhà sản xuất trước khi lựa chọn góc dốc.

Về cách tính, chỉ cần nhớ hai công thức chính:

Độ dốc (%) = H/L × 100%

Góc mái (°) = arctan(H/L)

Nhờ đó có thể quy đổi chính xác giữa độ và phần trăm, đồng thời tính được chiều cao mái dự kiến. Riêng độ dốc mái ngói tối thiểu, mái ngói Nhật, ngói 22 viên hoặc từng thương hiệu ngói nên kiểm tra theo đúng tài liệu kỹ thuật của sản phẩm thay vì áp dụng một con số chung cho tất cả các hệ mái.
