Cổ Cột Là Gì? Cấu Tạo Cổ Cột Móng Đơn & Cách Thi Công

Cổ cột là phần kết cấu bê tông cốt thép nằm ở khu vực chuyển tiếp giữa móng và cột phía trên. Trong nhà ở dân dụng, cổ cột thường được thi công sau phần móng, có nhiệm vụ liên kết hệ móng với cột và truyền tải trọng từ cột xuống móng.

Khi tìm hiểu cổ cột là gì, cần phân biệt cổ cột với cột nhà hoàn chỉnh. Cổ cột chỉ là đoạn cột ngắn nằm gần móng, thường kéo từ mặt móng lên đến vị trí giằng móng, đà kiềng hoặc cao độ được quy định trong bản vẽ kết cấu.

Cổ cột là gì?

Cổ cột có thể hiểu đơn giản là đoạn cột bê tông cốt thép nằm phía trên móng và phía dưới thân cột. Phần này được liên kết với móng thông qua hệ thép chờ và tiếp tục liên kết với cột phía trên.

Cổ cột không phải một bộ phận đứng độc lập. Nó nằm trong hệ kết cấu gồm móng – cổ cột – giằng móng hoặc đà kiềng – cột.

Vị trí, chiều cao và kích thước cổ cột không có một con số cố định cho mọi ngôi nhà mà phải căn cứ vào bản vẽ kết cấu.

Cổ cột móng là gì?

Cổ cột móng là cách gọi nhấn mạnh vị trí của đoạn cột nằm ngay trên phần móng. Đây là khu vực chuyển tiếp tải trọng từ cột xuống kết cấu móng.

Ví dụ với móng đơn, sau khi thi công bản móng, thép chờ từ móng được kéo lên để hình thành cốt thép cổ cột. Sau đó tiến hành lắp dựng thép, cốp pha và đổ bê tông theo thiết kế.

Trong quá trình bố trí cốt thép, cần đảm bảo thép nằm đúng vị trí và duy trì lớp bê tông bảo vệ. Tùy cấu tạo thực tế có thể sử dụng viên kê bê tông phù hợp để hỗ trợ định vị cốt thép trong quá trình thi công.

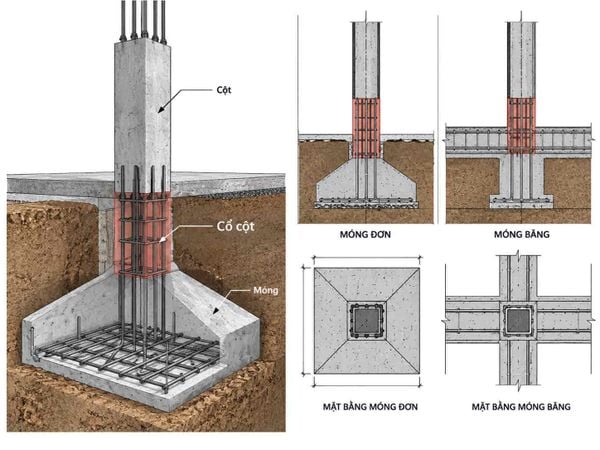

Cổ cột móng đơn có cấu tạo như thế nào?

Với cổ cột móng đơn, phần cổ thường nằm ở chính giữa hoặc tại vị trí được thiết kế trên đài/bản móng và liên kết trực tiếp với hệ thép của móng.

Về cấu tạo cơ bản, cổ cột gồm thép dọc, thép đai và bê tông bao quanh. Thép dọc đảm nhiệm vai trò chịu lực chính và liên kết với thép chờ từ móng, còn thép đai giúp giữ ổn định vị trí các thanh thép dọc.

Có thể hình dung kết cấu theo thứ tự:

Nền đất → bê tông lót → móng đơn → cổ cột → cột phía trên.

Nếu công trình có giằng móng hoặc đà kiềng, các cấu kiện này sẽ liên kết với cổ cột theo vị trí được thể hiện trong bản vẽ.

Cổ cột nằm ở đâu?

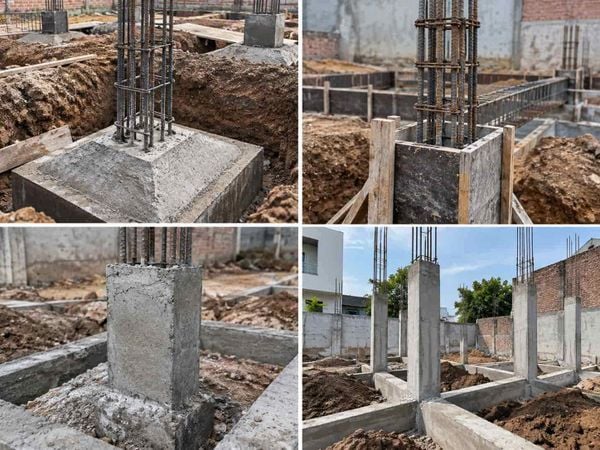

Cổ cột nằm tại khu vực tiếp giáp giữa móng và phần kết cấu phía trên. Phần lớn cổ cột sau khi công trình hoàn thiện sẽ nằm dưới nền hoặc được các lớp kết cấu khác che lại nên khó quan sát bằng mắt.

Đối với móng đơn, có thể dễ dàng nhận biết cổ cột trong giai đoạn thi công: đó là phần cốt thép và bê tông nhô lên từ từng móng để chuẩn bị liên kết với cột.

Với móng băng hoặc các dạng móng khác, vị trí và cách liên kết có thể khác tùy cấu tạo thiết kế.

Cổ cột có tác dụng gì?

Vai trò quan trọng nhất của cổ cột là tạo sự liên kết giữa cột và móng. Tải trọng từ phần thân công trình được truyền qua cột, xuống khu vực cổ cột rồi tiếp tục xuống móng và nền đất.

Ngoài khả năng truyền lực, cổ cột còn giúp duy trì đúng vị trí của hệ cột theo các trục đã định vị. Vì vậy, nếu cổ cột bị lệch tim ngay từ phần móng, việc thi công cột phía trên sẽ gặp nhiều khó khăn.

Ở những công trình có giằng móng, cổ cột còn là một trong các vị trí kết nối hệ móng với giằng theo cấu tạo kết cấu.

Cổ cột cao bao nhiêu?

Không nên áp dụng một chiều cao cổ cột chung cho tất cả công trình.

Chiều cao cổ cột phụ thuộc vào cao độ móng, cao độ giằng móng hoặc đà kiềng, cao độ nền và thiết kế kết cấu của từng ngôi nhà.

Do đó, khi thi công không nên tự quyết định cổ cột cao 500 mm, 700 mm hay 1 m dựa trên kinh nghiệm của một công trình khác. Cần đọc đúng cao độ trong bản vẽ kết cấu.

Tương tự, kích thước tiết diện cổ cột và số lượng cốt thép cũng phải theo hồ sơ thiết kế thay vì chọn theo một kích thước phổ biến rồi áp dụng cho mọi trường hợp.

Cổ cột móng đơn có cần đặt đúng tim không?

Có. Đây là một trong những yêu cầu quan trọng khi thi công cổ cột móng đơn.

Trước khi cố định cốt thép và lắp cốp pha, cần kiểm tra lại tim trục. Sai lệch ở vị trí này có thể dẫn đến cột phía trên bị lệch so với thiết kế.

Vì vậy, các mốc trục đã sử dụng khi đào và thi công móng nên được giữ lại để kiểm tra ở những công đoạn tiếp theo.

Sau khi dựng cốp pha cũng cần kiểm tra độ thẳng đứng, kích thước tiết diện và vị trí cổ cột trước khi đổ bê tông.

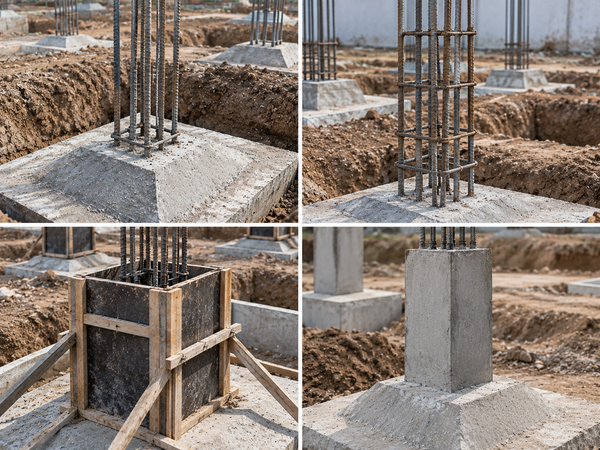

Quy trình thi công cổ cột móng

Bước 1: Kiểm tra móng và thép chờ

Sau khi phần móng đạt điều kiện thi công tiếp, cần kiểm tra vị trí thép chờ cổ cột. Thép phải nằm đúng tim và đáp ứng cấu tạo theo bản vẽ.

Nếu phát hiện thép chờ bị lệch, không nên tùy tiện uốn ép mạnh để đưa về vị trí mong muốn mà cần có phương án xử lý phù hợp.

Bước 2: Lắp dựng cốt thép cổ cột

Thép dọc được liên kết với hệ thép chờ theo cấu tạo thiết kế. Tiếp đó, thép đai được bố trí với khoảng cách quy định để giữ hệ cốt thép ổn định.

Trong quá trình dựng thép cần kiểm tra độ thẳng và khoảng cách đến cốp pha để đảm bảo lớp bê tông bảo vệ.

Bước 3: Lắp cốp pha

Cốp pha được dựng bao quanh hệ thép cổ cột và phải đủ chắc để không bị bung hoặc biến dạng khi đổ bê tông.

Trước khi cố định hoàn toàn, cần kiểm tra lại kích thước tiết diện, tim và độ thẳng đứng.

Bước 4: Đổ và đầm bê tông

Bê tông được đưa vào cốp pha và đầm phù hợp để hạn chế tình trạng rỗ, hốc hoặc bê tông không bao kín cốt thép.

Cần đặc biệt chú ý khu vực chân cổ cột vì đây là vị trí tiếp giáp với phần bê tông đã thi công trước đó.

Bước 5: Bảo dưỡng và tháo cốp pha

Sau khi đổ, bê tông cần được bảo dưỡng để hạn chế mất nước quá nhanh. Cốp pha chỉ được tháo khi bê tông đáp ứng điều kiện cần thiết.

Sau khi tháo cần quan sát bề mặt cổ cột để phát hiện sớm các vị trí rỗ, hở thép hoặc khuyết tật khác.

Mối nối giữa móng và cổ cột có cần chống thấm không?

Không phải mọi cổ cột nhà ở đều cần bố trí vật liệu chống thấm chuyên dụng tại mối nối. Việc này phụ thuộc vào vị trí công trình, kết cấu ngầm và yêu cầu chống nước trong thiết kế.

Đối với tầng hầm, hố PIT, bể nước hoặc kết cấu bê tông ngầm thường xuyên tiếp xúc với nước, mạch ngừng giữa hai đợt bê tông là vị trí cần được quan tâm. Vật Liệu Thông Minh hiện có băng cản nước chuyên dùng cho mạch ngừng và khe trong kết cấu bê tông.

Ở một số mạch ngừng bê tông phù hợp, thanh trương nở cũng là giải pháp được sử dụng. Vật liệu này có khả năng tăng thể tích khi tiếp xúc với nước, hỗ trợ lấp kín đường thấm tại khe tiếp giáp bê tông.

Phân biệt cổ cột, cột và giằng móng

Ba khái niệm này thường xuất hiện cùng nhau nhưng không giống nhau.

Cổ cột là đoạn chuyển tiếp từ móng lên cột. Cột là cấu kiện đứng tiếp tục phát triển lên các tầng và nhận tải trọng từ dầm, sàn cùng những bộ phận phía trên.

Trong khi đó, giằng móng là cấu kiện nằm theo phương ngang, có nhiệm vụ liên kết các vị trí móng hoặc cổ cột theo hệ kết cấu thiết kế.

Vì vậy, không nên gọi toàn bộ phần thép nhô lên từ móng đến mái là cổ cột.

Những lỗi thường gặp khi thi công cổ cột

Một lỗi đáng chú ý là cổ cột bị lệch tim móng. Nguyên nhân có thể xuất phát từ việc định vị không chính xác, thép chờ bị xê dịch hoặc cốp pha không được cố định chắc trước khi đổ bê tông.

Cốt thép đặt quá sát cốp pha cũng cần tránh vì có thể khiến lớp bê tông bảo vệ không đạt yêu cầu. Đây là lý do công đoạn kê và định vị thép phải được thực hiện cẩn thận.

Ngoài ra còn có tình trạng cốp pha không kín làm mất nước xi măng, đầm bê tông không đầy đủ gây rỗ hoặc chân cổ cột không được xử lý tốt trước khi đổ bê tông mới.

Cần kiểm tra gì trước khi đổ bê tông cổ cột?

Trước khi đổ bê tông, nên kiểm tra lại tim trục, kích thước tiết diện, độ thẳng đứng của hệ thép và cốp pha.

Cốt thép cần đúng số lượng, đường kính, vị trí và khoảng cách đai theo bản vẽ. Đồng thời phải kiểm tra lớp bê tông bảo vệ và độ chắc chắn của cốp pha.

Nếu cổ cột thuộc kết cấu ngầm có yêu cầu xử lý mạch ngừng chống thấm, vật liệu phải được bố trí trước khi đổ bê tông theo phương án thiết kế. Băng cản nước PVC, chẳng hạn, được đặt tại mạch/khe để nằm trong kết cấu bê tông và tạo đường cản nước.

Cổ cột có quan trọng không?

Cổ cột tuy chỉ là một đoạn kết cấu tương đối ngắn nhưng nằm ngay trên móng và liên kết trực tiếp với cột. Sai lệch tại đây có thể tiếp tục ảnh hưởng đến vị trí cột và những cấu kiện phía trên.

Vì vậy, khi thi công cổ cột móng cần ưu tiên đúng tim, đúng kích thước, đúng cốt thép và đúng cao độ theo bản vẽ thay vì chỉ tập trung vào hình thức bên ngoài.

Đối với cổ cột móng đơn, việc kiểm tra lại tim cột trước khi cố định thép và cốp pha càng quan trọng vì mỗi móng thường nằm tại một vị trí cột riêng biệt.

Kết luận

Cổ cột là phần kết cấu nằm giữa móng và cột phía trên, giúp hình thành liên kết liên tục trong hệ chịu lực của công trình. Cổ cột móng đơn thường được thi công từ hệ thép chờ của móng, sau đó lắp thép đai, cốp pha và đổ bê tông theo bản vẽ.

Khi thi công phần móng và cổ cột, có thể tham khảo các vật tư như viên kê bê tông để hỗ trợ định vị cốt thép. Với những kết cấu ngầm có yêu cầu chống thấm mạch ngừng, cần lựa chọn giải pháp phù hợp như băng cản nước hoặc thanh trương nở theo thiết kế.
