Cao Độ Nền Là Gì? Cách Xác Định Và Kiểm Tra Cao Độ Nền

Cao độ nền là thông số quan trọng để kiểm soát vị trí mặt nền theo phương đứng so với một mốc cao độ chuẩn. Trong xây dựng nhà ở, việc xác định đúng cao độ giúp kiểm soát nền phòng, cửa, cầu thang, nhà vệ sinh, sân và các khu vực tiếp giáp trước khi cán nền, lát gạch hoặc hoàn thiện.

Bên cạnh cao độ nền xây dựng, nhiều người còn quan tâm đến kiểm tra cao độ nền đường để xác định cao độ thực tế tại các điểm trên tuyến so với cao độ thiết kế. Dù phạm vi công việc khác nhau, nguyên tắc chung vẫn là phải có mốc chuẩn, thiết bị đo phù hợp và số liệu thiết kế để đối chiếu, thay vì đánh giá cao thấp chỉ bằng mắt.

Cao độ nền là gì?

Cao độ nền là gì? Có thể hiểu đơn giản là giá trị thể hiện vị trí cao hoặc thấp của mặt nền so với một mốc cao độ được lựa chọn làm chuẩn.

Trong hồ sơ xây dựng thường gặp ký hiệu như:

±0.000

Đây là mốc quy ước được xác định trong thiết kế. Những vị trí cao hơn hoặc thấp hơn sẽ được biểu thị tương đối so với mốc đó.

Ví dụ minh họa:

• ±0.000: mặt sàn hoàn thiện được chọn làm mốc.
• +0.150 m: vị trí cao hơn mốc 150 mm.
• -0.050 m: vị trí thấp hơn mốc 50 mm.

Các giá trị cụ thể của từng công trình phải đọc theo bản vẽ và hệ mốc được thiết kế, không nên tự lấy mặt đất hiện trạng hoặc một vị trí bất kỳ làm ±0.000.

Trong giai đoạn thi công sàn bê tông cốt thép, ngoài cao độ còn phải kiểm soát vị trí cốt thép và lớp bê tông bảo vệ. Có thể tham khảo nhóm con kê bê tông sử dụng để hỗ trợ định vị cốt thép theo yêu cầu thiết kế trước khi đổ bê tông.

Cao độ sàn nền là gì?

Cao độ sàn nền là cao độ được xác định cho mặt sàn hoặc một lớp cụ thể trong cấu tạo sàn.

Khi nói đến cao độ sàn, cần làm rõ đang đề cập đến lớp nào. Một sàn nhà hoàn thiện có thể gồm nhiều lớp:

Gạch hoàn thiện

↓

Vật liệu liên kết

↓

Lớp cán nền

↓

Sàn bê tông kết cấu

Do đó, cao độ mặt bê tông, cao độ mặt cán và cao độ mặt gạch hoàn thiện có thể khác nhau.

Nếu bản vẽ quy định ±0.000 tại mặt gạch hoàn thiện thì người thi công không thể mặc định mặt bê tông hoặc mặt cán nền cũng nằm ở ±0.000.

Đây là nguyên nhân cần tính chiều dày từng lớp trước khi lấy mốc thi công.

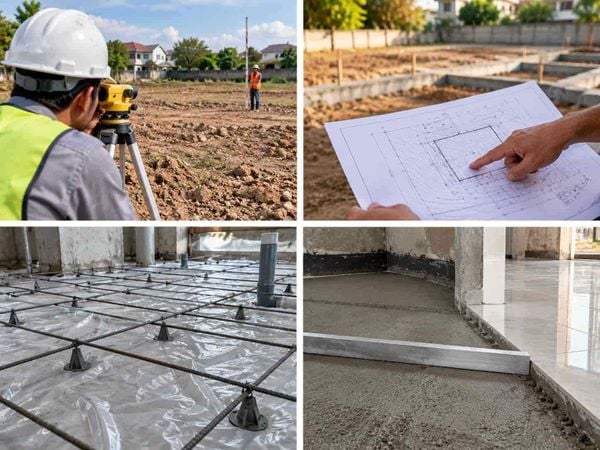

Các loại cao độ nền cần phân biệt

1. Cao độ nền tự nhiên

Đây là cao độ của bề mặt đất tại hiện trạng trước khi tiến hành các công tác san nền hoặc xây dựng.

Cao độ tự nhiên có thể thay đổi giữa nhiều vị trí trên cùng khu đất. Vì vậy khi khảo sát thường phải đo tại nhiều điểm thay vì lấy một điểm duy nhất đại diện cho toàn bộ khu vực.

2. Cao độ nền thiết kế

Đây là cao độ được xác định trong hồ sơ thiết kế cho công trình sau khi thực hiện các công tác cần thiết.

Cao độ thiết kế là căn cứ quan trọng để triển khai thi công và nghiệm thu.

Nếu cao độ hiện trạng khác với cao độ thiết kế thì cần thực hiện đào, đắp, san nền hoặc các giải pháp khác theo hồ sơ kỹ thuật.

3. Cao độ sàn kết cấu

Là cao độ liên quan đến bề mặt kết cấu sàn bê tông.

Khi chuẩn bị đổ bê tông nền trên đất và thiết kế có yêu cầu lớp PE, có thể tham khảo nilon lót sàn đổ bê tông màu trắng để bố trí theo cấu tạo công trình trước khi thi công bê tông.

4. Cao độ cán nền

Đây là cao độ của lớp cán trước khi thi công vật liệu hoàn thiện.

Cao độ cán thường phải được tính từ cao độ hoàn thiện và trừ đi chiều dày của các lớp nằm phía trên.

Ví dụ nếu mặt gạch hoàn thiện là ±0.000 thì mặt cán phải thấp hơn một khoảng tương ứng với chiều dày gạch và hệ vật liệu lát thực tế.

5. Cao độ nền hoàn thiện

Đây là cao độ của bề mặt cuối cùng sau khi công trình đã hoàn thiện các lớp sàn.

Đối với nền lát gạch, cao độ hoàn thiện được tính tại mặt trên của viên gạch chứ không phải mặt lớp vữa phía dưới.

Cao độ nền xây dựng có vai trò gì?

Cao độ nền xây dựng ảnh hưởng đến nhiều hạng mục khác nhau chứ không chỉ riêng sàn nhà.

Nếu xác định sai cao độ có thể dẫn đến:

• Sàn hoàn thiện cao hoặc thấp hơn thiết kế.
• Cửa bị cấn nền.
• Hai phòng bị chênh cốt không mong muốn.
• Bậc cầu thang đầu hoặc cuối bị sai chiều cao.
• Nhà vệ sinh cao hơn khu vực bên ngoài.
• Ban công hoặc sân thượng khó tạo độ dốc.
• Phễu thoát nước cao hơn mặt sàn.
• Chiều dày lớp cán nền không đồng đều.
• Khó kết nối cao độ giữa sân và nền nhà.

Do đó cần xác định cao độ trước khi cán nền thay vì cán xong rồi mới điều chỉnh bằng lớp lát.

Tại các vị trí tiếp giáp cần gia cường theo cấu tạo chống thấm hoặc thiết kế, có thể tham khảo lưới thủy tinh gia cường. Việc sử dụng phải theo đúng vị trí và yêu cầu kỹ thuật, không mặc định trải trên toàn bộ nền.

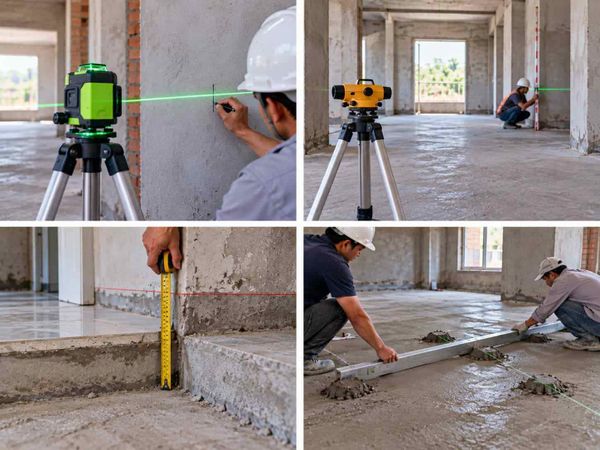

Cách xác định cao độ nền nhà

Bước 1: Xác định mốc cao độ chuẩn

Trước tiên cần xác định mốc chuẩn của công trình theo hồ sơ thiết kế.

Mốc phải cố định, rõ ràng và được bảo vệ trong quá trình thi công. Không nên sử dụng một bề mặt chưa được kiểm tra làm mốc tham chiếu.

Nếu công trình quy định mốc ±0.000 thì tất cả cao độ liên quan phải được triển khai thống nhất từ mốc này.

Bước 2: Truyền cao độ vào công trình

Từ mốc chuẩn, tiến hành truyền cao độ đến các khu vực cần thi công.

Có thể sử dụng thiết bị phù hợp như:

• Máy thủy bình.
• Máy laser.
• Thiết bị trắc đạc phù hợp với quy mô công trình.
• Ống nivo nước trong một số công việc dân dụng.

Với nhà ở, đường laser ngang thường giúp đánh dấu một đường tham chiếu trên tường tương đối thuận tiện.

Bước 3: Xác định cao độ hoàn thiện

Dựa vào bản vẽ để xác định cao độ mặt sàn sau khi hoàn thiện.

Cần thực hiện riêng cho từng khu vực như:

• Phòng khách.
• Phòng ngủ.
• Hành lang.
• Nhà vệ sinh.
• Ban công.
• Sân thượng.
• Sân trước nhà.

Không nên mặc định tất cả các khu vực đều có cùng cao độ.

Bước 4: Tính ngược cao độ các lớp bên dưới

Sau khi biết mặt hoàn thiện, tính ngược chiều dày từng lớp.

Ví dụ:

Cao độ hoàn thiện

↓

Trừ chiều dày gạch

↓

Trừ chiều dày vật liệu liên kết

↓

Xác định cao độ lớp cán

↓

Xác định chiều dày cần bù so với sàn kết cấu.

Đây là bước giúp tránh tình trạng cán nền xong mới phát hiện không còn đủ khoảng cho gạch hoặc mặt sàn hoàn thiện cao hơn dự kiến.

Bước 5: Đánh dấu mốc thi công

Các cao độ cần thiết được chuyển thành mốc thực tế trên tường hoặc nền.

Mốc phải dễ kiểm tra nhưng không nằm ở vị trí dễ bị mất trong quá trình thi công.

Khi cán nền, các điểm mốc trên sàn được bố trí dựa trên cao độ đã xác định để thợ có cơ sở kéo thước.

Bước 6: Kiểm tra lại trước khi thi công

Trước khi cán hoặc đổ bê tông cần kiểm tra lại toàn bộ.

Đặc biệt chú ý:

• Cao độ cửa.
• Chân cầu thang.
• Cao độ phòng liền kề.
• Nhà vệ sinh.
• Ban công.
• Sân thượng.
• Phễu thoát sàn.

Nếu nền chuẩn bị đổ bê tông có cấu tạo sử dụng màng PE, có thể tham khảo nilon lót sàn đổ bê tông màu đen cho công đoạn chuẩn bị nền theo yêu cầu thiết kế.

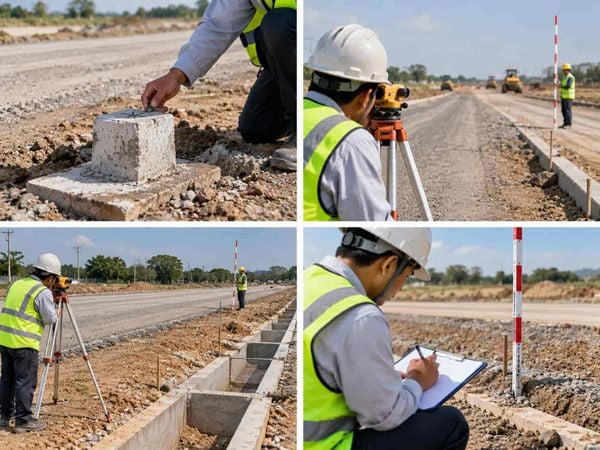

Kiểm tra cao độ nền đường như thế nào?

Kiểm tra cao độ nền đường là công việc đo cao độ tại các điểm cần kiểm tra trên nền đường và so sánh với giá trị thiết kế.

Khác với việc lấy cốt nền nhà dân dụng, công tác nền đường thường liên quan đến phạm vi lớn hơn và yêu cầu trắc đạc theo hồ sơ của công trình.

Quy trình về nguyên tắc có thể gồm các bước sau.

Bước 1: Kiểm tra mốc cao độ

Trước khi đo phải xác định mốc cao độ được sử dụng cho công trình.

Mốc cần được kiểm tra và bảo vệ. Nếu mốc bị dịch chuyển hoặc sử dụng sai mốc, toàn bộ số liệu đo sau đó có thể sai theo.

Bước 2: Xác định vị trí cần đo

Các điểm kiểm tra phải phù hợp với hồ sơ thiết kế và yêu cầu nghiệm thu.

Tùy công trình, việc kiểm tra có thể thực hiện tại:

• Tim tuyến.
• Mép nền.
• Các mặt cắt.
• Điểm thay đổi độ dốc.
• Khu vực chuyển tiếp.
• Những vị trí được quy định trong hồ sơ kiểm tra.

Không nên chỉ đo một điểm rồi suy ra cao độ cho toàn bộ mặt nền.

Bước 3: Đặt thiết bị đo

Máy thủy bình hoặc thiết bị trắc đạc phù hợp được bố trí tại vị trí có thể quan sát các điểm cần đo.

Thiết bị phải được thiết lập và kiểm tra theo yêu cầu sử dụng.

Đối với công tác cần độ chính xác cao, người thực hiện phải có chuyên môn trắc đạc và sử dụng thiết bị đáp ứng yêu cầu của dự án.

Bước 4: Đo và ghi số liệu

Tiến hành đọc mia hoặc thu nhận số liệu theo phương pháp đo đang áp dụng.

Các số liệu cần được ghi lại để tính cao độ thực tế của từng điểm.

Không nên chỉ đánh dấu “cao” hoặc “thấp” tại hiện trường mà không lưu số liệu đo.

Bước 5: Tính cao độ thực tế

Từ mốc đã biết và số đọc đo được, tính cao độ của các điểm kiểm tra theo phương pháp trắc đạc tương ứng.

Sau đó lập bảng hoặc hồ sơ đối chiếu giữa:

Cao độ thiết kế ↔ Cao độ thực tế.

Bước 6: So sánh với hồ sơ thiết kế

Nếu cao độ thực tế chưa đạt yêu cầu thì cần xác định vị trí và mức chênh lệch để xử lý.

Không nên tự đưa ra một giá trị dung sai chung cho tất cả nền đường. Sai số cho phép phải căn cứ tiêu chuẩn, hồ sơ thiết kế, chỉ dẫn kỹ thuật và yêu cầu nghiệm thu của chính công trình.

Kiểm tra cao độ nền nhà sau khi cán

Sau khi cán nền cũng cần đo lại để xác định lớp nền có đúng cốt hay không.

Có thể kiểm tra theo trình tự:

Mốc chuẩn → đường tham chiếu → đo xuống mặt nền → tính cao độ thực tế → so sánh với thiết kế.

Không nên chỉ đặt thước kiểm tra độ phẳng rồi kết luận nền đã đúng cao độ.

Độ phẳng và cao độ là hai yêu cầu khác nhau.

Một bề mặt có thể rất phẳng nhưng toàn bộ nền lại cao hơn thiết kế 20 mm. Ngược lại, nền có thể đúng cao độ trung bình nhưng xuất hiện nhiều vùng lồi lõm.

Sau khi nền đạt yêu cầu và chuyển sang công đoạn lát gạch, có thể tham khảo nhóm dụng cụ ốp lát để hỗ trợ kiểm soát mặt phẳng, khe gạch và cao độ trong quá trình hoàn thiện.

Cao độ nền nhà vệ sinh cần lưu ý gì?

Nhà vệ sinh là khu vực không nên chỉ kiểm tra một cao độ duy nhất.

Cần xem xét đồng thời:

Cao độ nền ngoài cửa → cao độ nền nhà vệ sinh → cao độ khu vực quanh phễu.

Nếu thiết kế yêu cầu nhà vệ sinh thấp hơn khu vực bên ngoài thì chênh cao này phải được tính ngay từ lớp nền.

Đồng thời, mặt sàn cần tạo độ dốc phù hợp về phễu.

Một nền nhà vệ sinh có thể đúng cốt tại cửa nhưng vẫn thoát nước kém nếu:

• Phễu đặt quá cao.
• Có vùng trũng giữa sàn.
• Độ dốc bị đảo chiều.
• Xuất hiện gờ quanh phễu.
• Lớp lát làm thay đổi mặt dốc đã tạo trước đó.

Vì vậy, sau khi cán nền nên kiểm tra hướng thoát nước trước khi lát gạch.

Cao độ nền nhà theo phong thủy nên xác định thế nào?

Từ khóa “cao độ nền nhà theo phong thủy” thường xuất phát từ nhu cầu lựa chọn cao độ nền phù hợp khi xây nhà.

Tuy nhiên, cần phân biệt giữa yêu cầu kỹ thuật và quan niệm phong thủy.

Về kỹ thuật xây dựng, cao độ nền cần được xác định dựa trên thiết kế công trình, điều kiện khu đất, cao độ khu vực xung quanh, giải pháp thoát nước, kết nối giao thông và các yêu cầu quy hoạch hoặc kỹ thuật áp dụng cho công trình.

Các quan niệm phong thủy không thay thế cho việc tính toán cao độ kỹ thuật. Nếu gia chủ muốn áp dụng yếu tố phong thủy, nên xem đây là yêu cầu bổ sung và không làm ảnh hưởng đến khả năng thoát nước, an toàn sử dụng hoặc các yêu cầu thiết kế bắt buộc.

Những lỗi thường gặp khi xác định cao độ nền

Chọn sai mốc chuẩn

Nếu mốc ban đầu sai, những cao độ được truyền từ mốc này cũng có thể sai theo.

Dùng nền hiện trạng làm mốc

Mặt nền hiện tại chưa chắc đã đúng thiết kế, đặc biệt với công trình đang cải tạo hoặc chưa hoàn thiện.

Không tính chiều dày lớp hoàn thiện

Đây là nguyên nhân phổ biến khiến mặt gạch cuối cùng cao hơn dự kiến.

Chỉ kiểm tra một vị trí

Cao độ phải được kiểm tra tại đủ các điểm cần thiết để phát hiện vùng cao thấp bất thường.

Nhầm cao độ với độ phẳng

Nền phẳng chưa chắc đúng cốt và nền đúng cốt tại một điểm chưa chắc phẳng.

Không tính cao độ phễu thoát nước

Sai sót này có thể khiến nhà vệ sinh, ban công hoặc sân thượng đọng nước.

Không kiểm tra chênh cao tại cửa

Hai phòng có thể đạt cao độ riêng nhưng lại không kết nối đúng tại vị trí cửa.

Khi công đoạn lát gạch đã hoàn thành, có thể tham khảo nhóm keo chà ron cho bước xử lý và hoàn thiện các khe giữa viên gạch.

Câu hỏi thường gặp về cao độ nền

Cao độ nền và cốt nền có giống nhau không?

Trong giao tiếp thi công, hai cụm từ thường được sử dụng gần nghĩa nhau để nói về vị trí cao thấp của nền so với một mốc chuẩn. Tuy nhiên khi đọc hồ sơ cần xác định chính xác cao độ đang nói đến lớp kết cấu, lớp cán hay mặt hoàn thiện.

Cao độ nền ±0.000 nghĩa là gì?

±0.000 là mốc cao độ quy ước của công trình được xác định trong hồ sơ thiết kế. Những cao độ khác được thể hiện tương đối so với mốc này.

Cao độ nền có phải là độ phẳng của nền không?

Không. Cao độ thể hiện vị trí theo phương đứng so với mốc chuẩn, còn độ phẳng phản ánh mức độ bằng phẳng của bề mặt.

Kiểm tra cao độ nền bằng máy laser được không?

Có thể sử dụng máy laser cho nhiều công việc kiểm tra cao độ trong nhà nếu thiết bị và phương pháp đáp ứng yêu cầu của công việc. Đối với công tác trắc đạc chuyên nghiệp hoặc nền đường, cần sử dụng thiết bị và quy trình phù hợp với yêu cầu kỹ thuật của dự án.

Khi nào cần kiểm tra lại cao độ nền?

Nên kiểm tra tại các giai đoạn quan trọng như trước khi đổ hoặc cán nền, sau khi hoàn thành lớp nền và trước khi thi công lớp hoàn thiện. Việc kiểm tra sớm giúp phát hiện sai lệch khi vẫn còn thuận lợi để xử lý.

Kết luận

Cao độ nền là cơ sở để kiểm soát vị trí mặt nền so với mốc chuẩn của công trình. Khi thi công nhà ở, cần phân biệt rõ cao độ kết cấu, cao độ cán nền và cao độ hoàn thiện để tính đúng chiều dày các lớp và chênh cao giữa từng khu vực.

Đối với kiểm tra cao độ nền đường, cần xác định đúng mốc, đo tại các vị trí theo hồ sơ, tính cao độ thực tế và đối chiếu với cao độ thiết kế. Dù là nền nhà hay nền đường, nguyên tắc quan trọng vẫn là đo từ mốc chuẩn và kiểm tra bằng số liệu, không xác định cao độ chỉ bằng quan sát.
