Cách Lấy Cốt Nền Nhà, Nhà Tắm Chuẩn Kỹ Thuật

Cách lấy cốt nền nhà là một trong những bước cần thực hiện trước khi cán nền, lát gạch và hoàn thiện sàn. Cốt nền được xác định không chính xác có thể khiến sàn giữa các phòng bị chênh cao, cửa không đủ khoảng hở, bậc cầu thang sai cao độ hoặc khu vực nhà tắm không tạo được độ dốc thoát nước phù hợp.

Khi thực hiện cách lấy cốt nền nhà, cần dựa trên mốc cao độ chuẩn của công trình rồi truyền mốc đến từng phòng, xác định cao độ sàn hoàn thiện và tính ngược chiều dày các lớp vật liệu. Riêng cách lấy cốt nền nhà tắm còn phải tính đến chênh cao với khu vực khô, vị trí phễu và hướng dốc thoát nước.

Cốt nền nhà là gì?

Cốt nền hay cao độ nền là mốc cao độ được sử dụng để xác định vị trí của mặt sàn theo phương đứng so với một mốc chuẩn đã lựa chọn trong công trình.

Trong bản vẽ xây dựng thường có các ký hiệu cao độ để thể hiện sự chênh lệch giữa các vị trí. Khi thi công thực tế, người thợ cần chuyển các mốc này ra công trình để kiểm soát cao độ của nền, cửa, cầu thang, nhà vệ sinh, ban công và các hạng mục liên quan.

Ví dụ, nếu lấy mặt sàn hoàn thiện tầng 1 làm mốc ±0.000 thì những khu vực cao hoặc thấp hơn sẽ được xác định tương đối so với mốc này.

Điều quan trọng là phải phân biệt:

Cốt nền hoàn thiện: cao độ của mặt sàn sau khi đã hoàn thành toàn bộ các lớp.

Cốt cán nền: cao độ của lớp nền trước khi lát vật liệu hoàn thiện.

Cốt kết cấu: cao độ của sàn bê tông hoặc cấu kiện kết cấu.

Ba cao độ này không nhất thiết trùng nhau.

Trong giai đoạn thi công sàn bê tông cốt thép, việc duy trì đúng vị trí cốt thép và lớp bê tông bảo vệ cũng cần được kiểm soát theo thiết kế. Có thể tham khảo nhóm con kê bê tông dùng cho công tác định vị cốt thép trước khi đổ bê tông.

Tại sao phải lấy cốt nền trước khi cán nền?

Nếu không xác định cốt từ đầu, từng phòng rất dễ được thi công theo một cao độ khác nhau.

Một số vấn đề thường gặp gồm:

• Sàn sau khi lát cao hơn dự kiến.
• Hai phòng liền nhau bị chênh cốt ngoài thiết kế.
• Nền nhà tắm cao ngang hoặc cao hơn khu vực bên ngoài.
• Không còn đủ chiều dày cho lớp vữa và gạch.
• Cửa bị cấn mặt sàn.
• Bậc cầu thang cuối cùng cao hoặc thấp bất thường.
• Ban công và sân thượng không đủ khoảng cao độ để tạo dốc.
• Phễu thoát sàn cao hơn vùng nền xung quanh.

Vì vậy, lấy cốt nên được thực hiện dựa trên mặt sàn hoàn thiện cuối cùng, sau đó mới tính ngược xuống các lớp phía dưới.

Trước khi lấy cốt nền nhà cần xác định những gì?

Trước khi bắt đầu, cần đọc bản vẽ và xác định ít nhất các thông tin sau:

• Mốc cao độ chuẩn của công trình.
• Cao độ hoàn thiện của từng phòng.
• Chiều dày vật liệu lát.
• Chiều dày lớp liên kết dùng để lát.
• Chiều dày lớp cán nền.
• Cao độ cửa và ngưỡng cửa.
• Cao độ hành lang.
• Vị trí cầu thang.
• Cao độ nhà vệ sinh, ban công và sân thượng.
• Vị trí phễu thoát nước.
• Những khu vực cần tạo độ dốc.

Nếu nền nằm trên đất và công trình có lớp PE theo cấu tạo thiết kế, nilon lót sàn đổ bê tông có thể được bố trí ở giai đoạn chuẩn bị trước khi đổ bê tông nền, không phải ở bước lấy cốt hay cán nền.

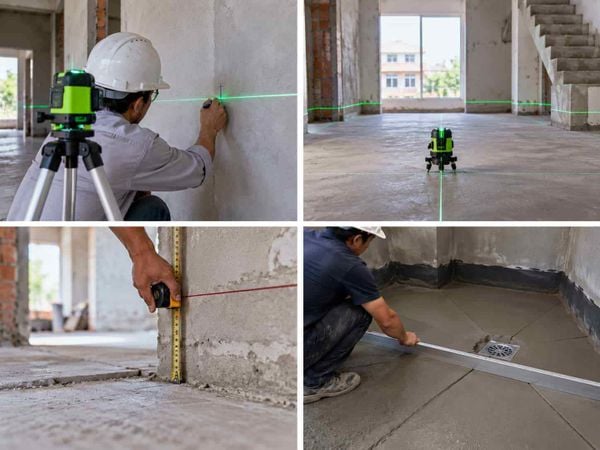

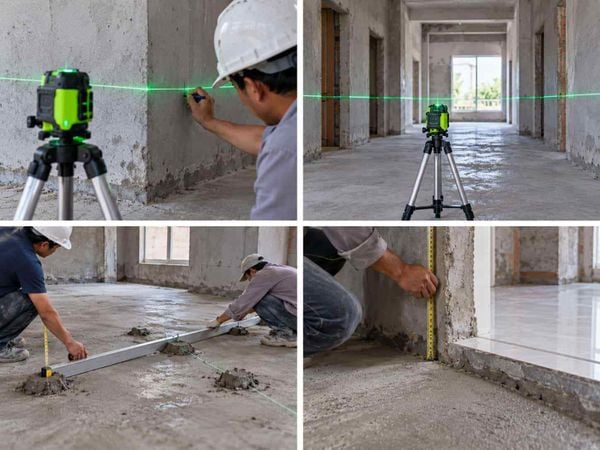

Cách lấy cốt nền nhà chuẩn từng bước

Bước 1: Xác định mốc cao độ chuẩn

Đầu tiên cần xác định một mốc chuẩn cố định của công trình.

Mốc này phải rõ ràng và không bị thay đổi trong suốt quá trình thi công. Không nên tùy tiện lấy một điểm trên sàn đang thi công làm chuẩn vì bản thân bề mặt đó có thể chưa đúng cao độ.

Nếu hồ sơ đã quy định mốc ±0.000 thì phải căn cứ mốc đó để triển khai.

Từ mốc chuẩn, người thi công mới truyền cao độ đến các phòng và tầng khác.

Bước 2: Tạo đường chuẩn trên tường

Thay vì đánh dấu trực tiếp cao độ sàn ở nhiều vị trí thấp sát mặt đất, thực tế thi công thường tạo một đường chuẩn nằm cao hơn sàn để dễ quan sát và hạn chế bị mất dấu trong quá trình thi công.

Có thể sử dụng:

• Máy laser.
• Máy thủy bình.
• Ống nivo nước đối với một số công việc dân dụng phù hợp.

Khi dùng máy laser, đặt thiết bị ở vị trí ổn định rồi truyền một đường cao độ ngang lên các bức tường.

Đường chuẩn phải được kiểm tra trước khi đánh dấu cố định.

Bước 3: Truyền cốt đến các phòng

Sau khi có đường chuẩn, truyền cùng một hệ mốc đến các không gian liên quan.

Không nên để mỗi đội thi công tự chọn một mốc riêng cho từng phòng.

Ví dụ, phòng khách, phòng ngủ, hành lang và nhà vệ sinh đều cần được xác định trên cùng một hệ cao độ để biết chính xác vị trí nào bằng nhau và vị trí nào cần thấp hơn.

Đây là bước đặc biệt quan trọng tại cửa nối giữa hai phòng.

Bước 4: Xác định cốt sàn hoàn thiện

Tiếp theo xác định mặt sàn cuối cùng sau khi hoàn thiện sẽ nằm ở đâu.

Giả sử bản vẽ yêu cầu mặt gạch phòng khách tại cao độ ±0.000 thì đây chính là cốt hoàn thiện cần đạt.

Tuy nhiên, không được lấy cốt này làm mặt cán nền ngay.

Phía dưới mặt gạch còn có các lớp vật liệu khác.

Có thể hình dung theo thứ tự:

Mặt gạch hoàn thiện

↓

Lớp vật liệu liên kết

↓

Lớp cán nền

↓

Sàn bê tông

Do đó phải tính ngược chiều dày của từng lớp trước khi xác định vị trí mặt cán.

Bước 5: Tính cốt cán nền

Đây là bước dễ xảy ra sai sót.

Ví dụ minh họa: nếu cao độ mặt sàn hoàn thiện được xác định là ±0.000 và tổng chiều dày của gạch cùng lớp vật liệu liên kết là 15 mm thì mặt nền chuẩn bị cho lớp hoàn thiện phải thấp hơn cốt hoàn thiện tương ứng với cấu tạo đó.

Con số thực tế phải dựa trên loại gạch, phương pháp thi công và vật liệu được sử dụng, không nên lấy 15 mm làm giá trị cố định cho mọi công trình.

Sau khi xác định cốt cán, đánh dấu trên tường hoặc các vị trí cần thiết để thợ cán nền có thể kiểm tra trong quá trình thi công.

Bước 6: Tạo mốc cán nền

Từ cao độ vừa tính, tạo các mốc trên mặt sàn.

Mốc cần đủ để kiểm soát mặt phẳng nhưng không nên bố trí tùy tiện. Khoảng cách giữa các mốc phải phù hợp với chiều dài thước cán và điều kiện mặt bằng.

Khi cán nền, thợ sẽ dựa vào những điểm này để kéo thước thay vì ước lượng bằng mắt.

Ở các vị trí tiếp giáp có yêu cầu gia cường theo cấu tạo, có thể tham khảo lưới thủy tinh gia cường. Không nên mặc định sử dụng lưới cho toàn bộ lớp cán nếu thiết kế không yêu cầu.

Bước 7: Kiểm tra lại toàn bộ cao độ

Trước khi rải vữa, kiểm tra lại:

• Cốt từng phòng.
• Chênh cao tại cửa.
• Chiều dày còn lại của lớp cán.
• Khoảng trống cho lớp gạch.
• Cao độ chân cầu thang.
• Khu vực cửa ra vào.
• Nhà vệ sinh.
• Ban công và sân thượng.
• Phễu thoát nước.

Nếu phát hiện sai ở giai đoạn này thì việc điều chỉnh còn tương đối thuận lợi.

Sau khi đã cán nền và lát gạch, sửa sai cao độ thường tốn nhiều công hơn.

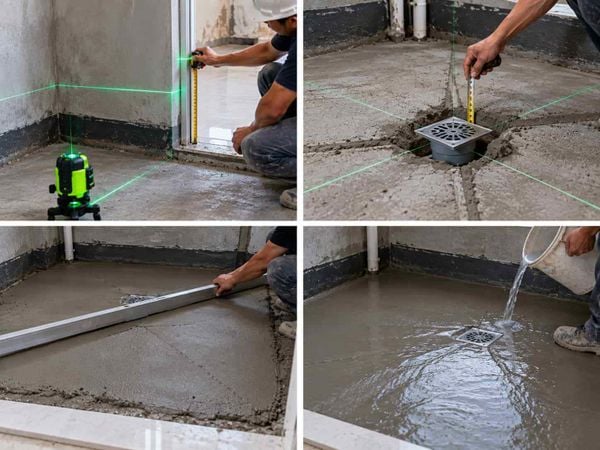

Cách lấy cốt nền nhà tắm đúng kỹ thuật

Cách lấy cốt nền nhà tắm khác khu vực khô ở chỗ không chỉ kiểm soát mặt phẳng mà còn phải tạo điều kiện để nước chảy về phễu.

Có ba yếu tố cần xem xét đồng thời:

Cốt cửa → cốt mặt sàn → cốt phễu thoát nước.

Nếu ba yếu tố này không được tính cùng nhau, sàn có thể thoát nước kém hoặc nước tràn ra khu vực bên ngoài.

Bước 1: Xác định cao độ sàn bên ngoài nhà tắm

Trước hết xác định cốt hoàn thiện của hành lang, phòng ngủ hoặc khu vực tiếp giáp với cửa nhà tắm.

Đây là cơ sở để xác định chênh cao cần thiết tại khu vực ướt.

Không nên cán nhà tắm độc lập rồi mới so sánh với nền bên ngoài sau khi hoàn thiện.

Bước 2: Xác định cốt hoàn thiện nhà tắm

Cao độ nhà tắm cần thực hiện theo bản vẽ thiết kế.

Nếu thiết kế yêu cầu mặt sàn khu vực ướt thấp hơn khu vực bên ngoài thì phải tính chênh lệch này ngay từ bước lấy cốt.

Đồng thời cần tính cả:

• Chiều dày gạch.
• Lớp vật liệu lát.
• Lớp cán tạo dốc.
• Hệ chống thấm theo cấu tạo.

Không nên tự chọn một mức hạ cốt cố định để áp dụng cho mọi nhà tắm.

Bước 3: Xác định vị trí và cao độ phễu thoát sàn

Phễu cần nằm tại vị trí phù hợp với thiết kế thoát nước.

Cao độ khu vực quanh phễu phải đủ thấp để nước từ các vùng trên sàn có thể chảy về điểm thu.

Một lỗi thường gặp là đặt miệng phễu cao hơn một vùng trên sàn. Khi đó, dù đường ống không tắc, nước vẫn đọng lại.

Do đó, phải kiểm tra cốt phễu trước khi cán tạo dốc, không nên đợi lát gạch mới điều chỉnh.

Bước 4: Chia hướng dốc về phễu

Từ cốt cao tại các cạnh và cốt thấp tại phễu, xác định các hướng dốc.

Nếu phễu nằm gần giữa sàn, bề mặt có thể được chia thành nhiều vùng dốc về điểm thu tùy cách bố trí gạch và thiết kế.

Nếu phễu nằm sát tường, hướng dốc cũng phải được tổ chức tương ứng.

Mục tiêu là hạn chế tạo vùng trũng nằm ngoài đường thoát nước.

Bước 5: Tạo mốc theo độ dốc

Khác với phòng khách, các mốc trong nhà tắm không nhất thiết cùng một cao độ.

Chúng phải thể hiện đúng mặt dốc dự kiến.

Sau khi tạo mốc nên đặt thước kiểm tra từ các vị trí cao về phía phễu để bảo đảm bề mặt không xuất hiện gờ cản nước.

Đây là điểm rất quan trọng trong cách lấy cốt nền nhà tắm.

Bước 6: Cán nền theo mốc

Vữa được rải và kéo theo các mốc đã xác định.

Trong quá trình cán phải liên tục kiểm tra cao độ và hướng dốc, đặc biệt ở:

• Quanh phễu.
• Góc phòng.
• Chân tường.
• Khu vực cửa.
• Vùng dưới thiết bị vệ sinh.
• Các vị trí có đường ống xuyên sàn.

Không nên cố tạo dốc bằng lớp keo lát gạch nếu lớp nền phía dưới đã sai cao độ đáng kể.

Bước 7: Kiểm tra trước khi lát gạch

Sau khi lớp nền đạt điều kiện kiểm tra, có thể thử hướng thoát bằng lượng nước phù hợp.

Quan sát xem nước có:

• Chảy về phễu hay không.
• Đọng tại góc phòng không.
• Đọng quanh miệng phễu không.
• Chảy về phía cửa không.

Nếu phát hiện sai độ dốc nên xử lý trước khi lát.

Khi chuyển sang công đoạn hoàn thiện, có thể sử dụng các dụng cụ ốp lát phù hợp để hỗ trợ kiểm soát cao độ và độ phẳng của bề mặt gạch.

Cách lấy cốt nền bằng máy laser

Máy laser được sử dụng khá phổ biến vì giúp tạo đường tham chiếu ngang dễ quan sát.

Quy trình cơ bản gồm:

Đặt máy → cân bằng thiết bị → chiếu đường chuẩn → xác định khoảng cách từ đường laser đến cốt cần lấy → đánh dấu → truyền mốc → kiểm tra lại.

Điểm cần chú ý là đường laser chỉ đóng vai trò tham chiếu. Người thi công vẫn phải tính đúng cao độ của từng lớp vật liệu.

Máy chính xác nhưng nhập sai chiều dày gạch hoặc xác định sai cốt hoàn thiện thì kết quả cuối cùng vẫn sai.

Cách lấy cốt nền bằng ống nivo nước

Ống nivo nước có thể được sử dụng để truyền cao độ giữa hai vị trí dựa trên nguyên lý mặt thoáng chất lỏng.

Khi thực hiện cần hạn chế bọt khí trong ống, giữ hai đầu ổn định và chờ mực nước ổn định trước khi đánh dấu.

Phương pháp này phù hợp với một số công việc dân dụng nhưng thao tác phải cẩn thận. Với công trình cần kiểm soát nhiều điểm hoặc phạm vi lớn, thiết bị đo chuyên dụng thường thuận tiện hơn.

Những lỗi thường gặp khi lấy cốt nền nhà

Lấy mặt bê tông hiện tại làm mốc chuẩn

Nếu bản thân sàn bê tông đang sai cao độ, toàn bộ các mốc tiếp theo cũng có thể sai theo.

Không tính chiều dày gạch

Đây là lỗi khiến nền sau khi hoàn thiện cao hơn dự kiến.

Mỗi phòng lấy một mốc riêng

Các phòng có thể đẹp khi nhìn riêng lẻ nhưng bị lệch cốt tại cửa nối.

Không kiểm tra cao độ phễu

Nhà vệ sinh có thể bị đọng nước dù độ dốc nhìn bằng mắt có vẻ hợp lý.

Cố sửa cốt bằng lớp keo lát gạch

Lớp vật liệu lát không nên được tùy ý tăng giảm để bù cho sai lệch lớn của nền nếu hệ vật liệu không cho phép.

Không tính cốt cửa

Sau khi lát xong mới phát hiện cánh cửa bị cấn hoặc khe dưới cửa không đúng yêu cầu.

Chỉ kiểm tra cao độ mà bỏ qua độ dốc

Điều này đặc biệt dễ gây vấn đề ở nhà tắm, ban công và sân thượng.

Sau khi lát gạch hoàn thiện, khe giữa các viên cần được xử lý phù hợp với khu vực sử dụng. Có thể tham khảo nhóm keo chà ron cho công đoạn hoàn thiện mạch gạch.

Cách kiểm tra cốt nền sau khi thi công

Sau khi cán nền và trước khi chuyển sang bước tiếp theo, nên đo kiểm lại thay vì chỉ quan sát.

Đối với khu vực khô, kiểm tra:

Cao độ → độ phẳng → chênh cao giữa các phòng → cao độ tại cửa.

Đối với khu vực ướt, kiểm tra:

Cao độ → độ dốc → phễu thoát → hướng dòng nước → khu vực cửa.

Nếu phát hiện nền sai cốt, cần xác định mức độ sai lệch và giải pháp kỹ thuật phù hợp trước khi lát gạch.

Câu hỏi thường gặp về cách lấy cốt nền nhà

Cốt nền nhà được tính từ đâu?

Cốt nền phải được xác định từ mốc cao độ chuẩn của công trình theo hồ sơ thiết kế, sau đó truyền đến từng khu vực cần thi công. Không nên tự chọn một điểm bất kỳ trên nền làm chuẩn.

Cốt cán nền có giống cốt lát gạch không?

Không. Cốt cán nền nằm thấp hơn mặt hoàn thiện một khoảng tương ứng với cấu tạo các lớp phía trên, chẳng hạn gạch và vật liệu liên kết.

Có thể lấy cốt nền bằng thước nivo không?

Có thể sử dụng các dụng cụ đo phù hợp tùy phạm vi và yêu cầu chính xác. Với nhiều điểm cần truyền cao độ, máy laser hoặc thiết bị đo cao độ chuyên dụng thường thuận tiện hơn.

Cách lấy cốt nền nhà tắm có giống phòng khách không?

Không hoàn toàn. Nhà tắm còn phải kiểm soát chênh cao tại cửa, cao độ phễu và mặt dốc để nước chảy về điểm thoát.

Nên lấy cốt trước hay cán nền trước?

Phải xác định cốt trước. Cốt và các mốc được dùng làm cơ sở để kiểm soát lớp vữa trong quá trình cán nền.

Kết luận

Cách lấy cốt nền nhà cần bắt đầu từ mốc cao độ chuẩn, sau đó truyền mốc, xác định mặt sàn hoàn thiện, tính chiều dày các lớp và tạo mốc cho quá trình cán nền. Không nên lấy cốt bằng mắt hoặc dựa vào một bề mặt chưa được kiểm tra.

Riêng cách lấy cốt nền nhà tắm, cần tính đồng thời cao độ khu vực bên ngoài, cao độ mặt sàn, vị trí phễu và hướng dốc thoát nước. Kiểm soát đúng các yếu tố này từ đầu sẽ giúp công đoạn cán nền và lát gạch phía sau thuận lợi hơn, đồng thời hạn chế tình trạng đọng nước hoặc sai chênh cao giữa các khu vực.
