Thép Cột Là Gì? Cấu Tạo Và Cách Bố Trí Thép Cột Đúng Kỹ Thuật

Thép cột là hệ cốt thép được bố trí bên trong cột bê tông cốt thép, giúp cột chịu lực và truyền tải trọng từ dầm, sàn, mái xuống móng. Cấu tạo thép cột thường gồm thép dọc, thép đai, thép chờ cùng các đoạn nối và neo theo thiết kế kết cấu.

Việc bố trí thép cột cần đảm bảo đúng vị trí, số lượng, đường kính và khoảng cách theo bản vẽ. Đặc biệt với nhà 2 tầng, 3 tầng, không nên tự chọn thép chỉ dựa vào số tầng mà cần căn cứ vào tải trọng và phương án kết cấu cụ thể.

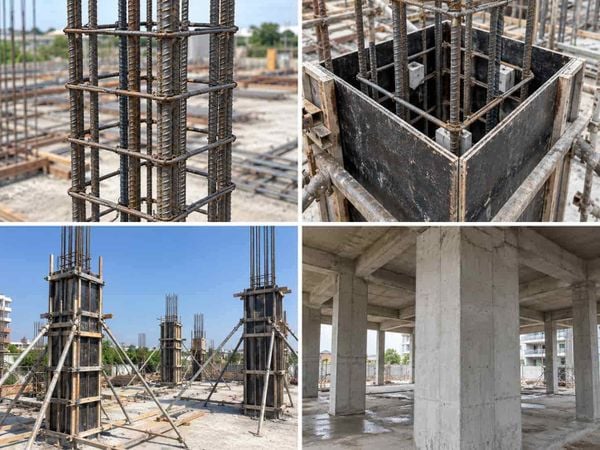

Thép cột là gì?

Trong nhà bê tông cốt thép, cột là cấu kiện chịu lực theo phương đứng. Tải trọng từ mái, sàn và dầm được truyền qua hệ cột rồi xuống móng.

Bê tông có khả năng chịu nén tốt, trong khi cốt thép tham gia chịu kéo và phối hợp với bê tông để cấu kiện làm việc ổn định. Vì vậy, bên trong cột được bố trí một hệ cốt thép theo tính toán kết cấu.

Lồng thép cột thường được lắp dựng trước khi đóng cốp pha và đổ bê tông. Trong quá trình này, cốt thép phải được giữ đúng tim và có khoảng cách phù hợp với cốp pha để hình thành lớp bê tông bảo vệ.

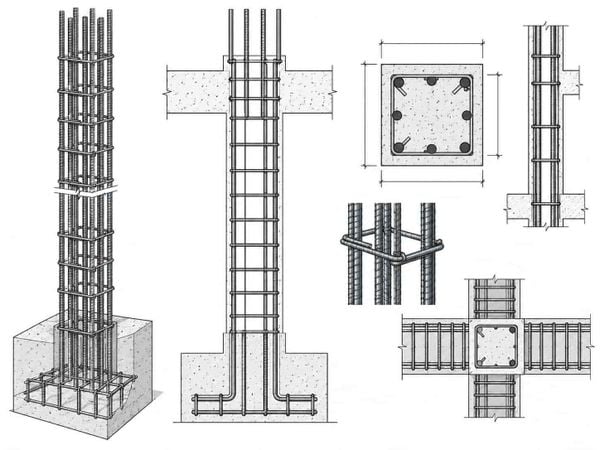

Cấu tạo thép cột gồm những gì?

Một lồng thép cột bê tông cốt thép thường gồm thép dọc và thép đai. Ngoài ra còn có thép chờ, đoạn nối và các chi tiết neo tại vị trí liên kết với móng, dầm hoặc tầng tiếp theo.

Thép dọc cột

Thép dọc là những thanh thép chạy theo chiều cao cột và được bố trí tại các vị trí theo tiết diện thiết kế.

Số lượng và đường kính thép dọc phụ thuộc vào kích thước cột, tải trọng, chiều cao công trình, nhịp kết cấu và nhiều yếu tố khác. Vì vậy, không có một cấu tạo thép dọc duy nhất áp dụng cho tất cả các cột.

Khi lắp dựng cần giữ các thanh đúng vị trí, hạn chế tình trạng xô lệch hoặc áp sát vào cốp pha.

Thép đai cột

Thép đai cột được bố trí bao quanh hệ thép dọc. Đai giúp giữ các thanh thép dọc đúng vị trí và tham gia vào khả năng làm việc của cột.

Khoảng cách giữa các đai được thể hiện trong bản vẽ kết cấu. Tại một số vùng như chân cột, đầu cột hoặc nút liên kết với dầm, cấu tạo đai có thể khác so với khu vực giữa thân cột.

Do đó, không nên mặc định toàn bộ chiều cao cột đều sử dụng một khoảng cách đai giống nhau.

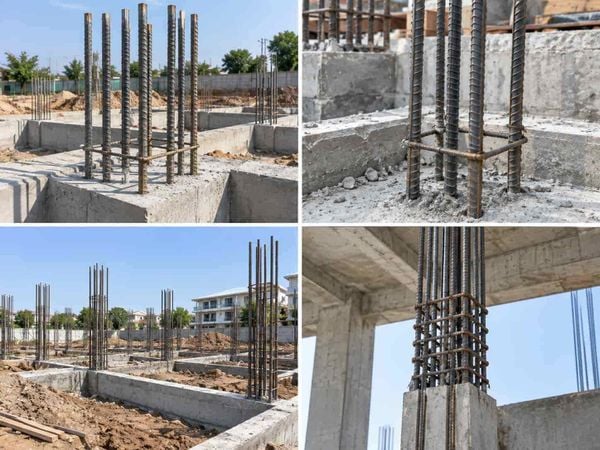

Thép chờ cột là gì?

Thép chờ cột là phần thép được để sẵn từ cấu kiện thi công trước nhằm liên kết với cột hoặc phần cột được thi công ở giai đoạn tiếp theo.

Ở phần móng, thép chờ thường được bố trí từ móng lên cổ cột và thân cột. Đối với nhà nhiều tầng, thép cột cũng cần được nối tiếp giữa các tầng theo cấu tạo trong bản vẽ.

Thép chờ phải được định vị đúng tim ngay từ giai đoạn thi công móng. Nếu vị trí thép chờ bị lệch đáng kể, việc dựng lồng thép phía trên sẽ gặp khó khăn.

Không nên tự ý bẻ thép chờ để đưa về vị trí mới khi chưa có phương án xử lý phù hợp.

Thép cổ cột là gì?

Thép cổ cột là phần cốt thép được bố trí tại khu vực cổ cột, tạo sự liên kết giữa móng và thân cột phía trên.

Đây là khu vực chuyển tiếp quan trọng nên vị trí thép phải đồng bộ với hệ thép móng và thép thân cột. Tim cổ cột cũng cần được kiểm tra kỹ trước khi tiếp tục thi công phần cột phía trên.

Nếu thép cổ cột bị lệch ngay từ phần móng, sai số có thể ảnh hưởng đến vị trí cột và các cấu kiện liên kết ở những công đoạn tiếp theo.

Cách bố trí thép cột đúng kỹ thuật

Trước khi gia công và lắp dựng, cần đọc bản vẽ để xác định tiết diện cột, số lượng thép dọc, đường kính thanh thép, cấu tạo đai, khoảng cách đai và các vị trí nối.

Các thanh thép dọc được sắp xếp theo đúng tiết diện thiết kế. Sau đó thép đai được lắp bao quanh và buộc cố định để tạo thành lồng thép.

Khi dựng lồng thép cần kiểm tra tim cột và độ thẳng đứng. Đồng thời phải duy trì khoảng cách giữa cốt thép và cốp pha để đảm bảo lớp bê tông bảo vệ.

Tại những vị trí cần định vị cốt thép, có thể sử dụng con kê bê tông có chiều cao phù hợp với yêu cầu lớp bảo vệ trong bản vẽ. Không nên chọn con kê chỉ dựa vào thói quen thi công.

Bố trí thép cột nhà 2 tầng

Đối với thép cột nhà 2 tầng, cấu tạo không thể xác định chính xác chỉ dựa vào việc công trình có hai tầng.

Một căn nhà phố có khẩu độ nhỏ và tải trọng thông thường sẽ có điều kiện làm việc khác với nhà có không gian lớn, ban công vươn, mái bê tông hoặc bố trí ít cột.

Vì vậy, số lượng thanh thép dọc, đường kính thép, kích thước cột và khoảng cách đai phải được xác định trong quá trình thiết kế kết cấu.

Khi thi công cần bám sát bản vẽ, đặc biệt ở vị trí chân cột, nút dầm – cột và khu vực nối thép giữa các tầng.

Bố trí thép cột nhà 3 tầng

Bố trí thép cột nhà 3 tầng cũng phải dựa trên tải trọng thực tế của công trình.

Tải trọng từ tầng trên sẽ được truyền qua dầm và cột xuống các tầng phía dưới rồi xuống móng. Vì vậy, các cột ở những vị trí khác nhau trong cùng một căn nhà cũng chưa chắc có cấu tạo giống nhau.

Khi lên tầng cần kiểm tra kỹ vị trí thép chờ, chiều dài nối, cấu tạo đai và tim cột. Việc để thép tầng dưới bị lệch có thể khiến quá trình dựng cột tầng trên khó đảm bảo đúng thiết kế.

Sắt làm cột nhà phi bao nhiêu?

Không có một đường kính thép cố định cho mọi loại cột nhà.

Đường kính thép dọc phải được xác định dựa trên tiết diện cột và khả năng chịu lực cần thiết. Trong cùng một công trình cũng có thể sử dụng các cấu tạo cột khác nhau tùy vị trí.

Do đó, không nên áp dụng máy móc một mức đường kính thép cho toàn bộ nhà 2 tầng hoặc 3 tầng.

Khi chuẩn bị vật tư, cần đối chiếu bảng thống kê thép và chi tiết cột trong hồ sơ kết cấu để xác định đúng chủng loại, đường kính và số lượng.

Đai cột bê tông bố trí như thế nào?

Đai được gia công theo kích thước và hình dạng thể hiện trên bản vẽ, sau đó lồng vào hệ thép dọc.

Khi buộc đai cần giữ khoảng cách tương đối chính xác và đảm bảo lồng thép không bị biến dạng. Những khu vực có yêu cầu bố trí đai dày hơn phải được thực hiện đúng theo chi tiết kết cấu.

Không nên tự ý giảm số lượng đai để tiết kiệm vật liệu hoặc thay đổi khoảng cách vì thuận tiện thi công.

Thép khóa đầu cột

Tại đầu cột là khu vực liên kết với dầm, sàn hoặc cấu kiện phía trên. Cốt thép tại đây cần được bố trí và neo theo chi tiết kết cấu.

Ngoài công trường, cách gọi thép khóa đầu cột có thể được dùng cho một số chi tiết thép phục vụ việc giữ hoặc liên kết hệ thép tại khu vực đầu cột. Tuy nhiên, cách gọi này không thay thế cho ký hiệu và cấu tạo thể hiện trong bản vẽ.

Khi thi công nút dầm – cột, không nên tự ý cắt hoặc bẻ các thanh thép chỉ để việc lắp dựng dễ hơn.

Liên kết cột thép và dầm thép

Cột thép và dầm thép thuộc hệ kết cấu khác với cột bê tông cốt thép. Thay vì bố trí thép dọc và thép đai bên trong bê tông, cấu kiện có thể sử dụng thép hình hoặc thép tổ hợp.

Liên kết giữa cột và dầm thép thường được thiết kế bằng bản mã, bu lông, đường hàn hoặc kết hợp các giải pháp tùy hệ kết cấu.

Các chi tiết liên kết phải được chế tạo và lắp đặt theo bản vẽ. Không nên tự thay đổi số lượng bu lông, chiều dày bản mã hoặc cấu tạo mối hàn.

Cột thép nhà xưởng

Cột thép nhà xưởng thường là một bộ phận của hệ khung chịu lực, liên kết với móng phía dưới và dầm hoặc kèo phía trên.

Ở chân cột thường có các chi tiết như bản đế và bu lông neo theo thiết kế. Phía trên cột được liên kết với hệ khung mái hoặc các cấu kiện khác.

Do cấu tạo hoàn toàn khác cột bê tông cốt thép nên cần phân biệt rõ hai loại khi triển khai bản vẽ và thi công.

Nhà cột thép tường gạch cần chú ý gì?

Nhà sử dụng hệ cột thép vẫn có thể kết hợp tường gạch làm kết cấu bao che hoặc phân chia không gian theo thiết kế.

Điểm cần chú ý là vùng tiếp giáp giữa khung/cột và tường xây. Hai loại vật liệu có đặc tính khác nhau nên khu vực này có thể dễ xuất hiện vết nứt trên lớp hoàn thiện nếu xử lý không phù hợp.

Trong công đoạn tô trát, có thể sử dụng lưới công trình các loại phù hợp để gia cường một số vùng tiếp giáp giữa tường gạch với cột, dầm hoặc những vị trí có nguy cơ nứt. Việc sử dụng lưới cần được thực hiện đúng vị trí và kết hợp với lớp vữa phù hợp.

Vì sao cần đảm bảo lớp bê tông bảo vệ thép cột?

Thép cột không được đặt sát mặt ngoài của bê tông. Khoảng cách từ cốt thép đến bề mặt cấu kiện tạo thành lớp bê tông bảo vệ.

Lớp bảo vệ giúp cốt thép nằm đúng vị trí thiết kế, đồng thời hạn chế tác động trực tiếp của môi trường lên thép.

Nếu lồng thép bị ép sát cốp pha trong quá trình thi công, lớp bảo vệ tại vị trí đó có thể không đạt yêu cầu. Ngược lại, nếu lồng thép lệch quá nhiều về phía trong cũng làm thay đổi vị trí làm việc của cốt thép.

Do đó, trước khi đổ bê tông cần kiểm tra lại lồng thép và hệ con kê ở các mặt cột.

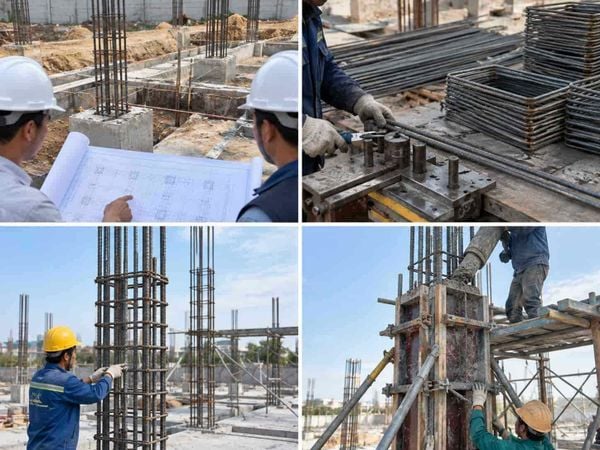

Quy trình thi công thép cột

Bước 1: Kiểm tra bản vẽ và tim cột

Xác định chính xác vị trí cột, kích thước tiết diện, cao độ và các thông số cốt thép trước khi gia công.

Nếu thi công tiếp từ móng hoặc tầng dưới, cần kiểm tra vị trí thép chờ trước khi dựng lồng thép mới.

Bước 2: Gia công thép dọc và thép đai

Thép được cắt, uốn và chuẩn bị theo kích thước thể hiện trên bản vẽ.

Thép đai phải được gia công đồng đều để khi lắp dựng có thể giữ các thanh thép dọc đúng vị trí.

Bước 3: Lắp dựng lồng thép cột

Thép dọc và thép đai được liên kết thành lồng. Trong quá trình dựng cần kiểm soát tim cột, độ thẳng và vị trí nối thép.

Lồng thép phải đủ ổn định để hạn chế xô lệch khi tiếp tục thi công.

Bước 4: Đặt con kê và kiểm tra lớp bảo vệ

Con kê được bố trí tại những vị trí cần thiết nhằm giữ khoảng cách giữa thép với cốp pha.

Chiều cao con kê phải phù hợp với lớp bê tông bảo vệ theo bản vẽ, không sử dụng một kích thước cho mọi loại cột.

Bước 5: Lắp cốp pha

Sau khi lồng thép được kiểm tra, tiến hành lắp cốp pha cột.

Trong quá trình này cần tránh làm xô lệch thép. Sau khi cốp pha hoàn chỉnh nên kiểm tra lại tim, kích thước cột và khoảng cách cốt thép trước khi đổ bê tông.

Bước 6: Đổ và đầm bê tông

Bê tông được đổ theo biện pháp thi công phù hợp và đầm để hạn chế rỗ, hốc trong cấu kiện.

Khi đầm cần chú ý không để thiết bị tác động quá mức làm thay đổi vị trí lồng thép hoặc cốp pha.

Những lỗi thường gặp khi thi công thép cột

Sai vị trí thép chờ là lỗi có thể ảnh hưởng ngay từ phần móng lên toàn bộ thân cột. Vì vậy, tim cột cần được kiểm tra trước và sau khi cố định thép.

Một lỗi khác là lồng thép áp sát cốp pha do thiếu con kê hoặc con kê bị dịch chuyển. Khi đó, lớp bê tông bảo vệ tại một số mặt cột có thể không đạt yêu cầu.

Thép đai buộc sai khoảng cách, bỏ đai tại vị trí khó thi công hoặc tự thay đổi cấu tạo ở nút dầm – cột cũng cần tránh.

Ngoài ra, không nên tùy tiện thay đường kính thép, giảm số thanh hoặc tăng thép mà không có kiểm tra của người phụ trách thiết kế kết cấu.

Cần kiểm tra gì trước khi đổ bê tông cột?

Trước khi đổ bê tông nên kiểm tra lại vị trí và kích thước cột, số lượng thép dọc, cấu tạo thép đai, vị trí nối thép và thép chờ.

Lồng thép phải tương đối thẳng, ổn định và không áp sát cốp pha. Con kê cần nằm đúng vị trí để duy trì lớp bê tông bảo vệ.

Đồng thời cần kiểm tra nút giao giữa cột với dầm hoặc các cấu kiện liên quan, tránh trường hợp chỉ phát hiện sai sót sau khi bê tông đã được đổ.

Kết luận

Thép cột là một phần quan trọng của kết cấu bê tông cốt thép, gồm thép dọc, thép đai, thép chờ và các chi tiết nối, neo theo thiết kế. Chất lượng cột không chỉ phụ thuộc vào lượng thép sử dụng mà còn phụ thuộc rất nhiều vào cách bố trí, vị trí lồng thép, lớp bê tông bảo vệ và chất lượng thi công.

Với thép cột nhà 2 tầng hoặc nhà 3 tầng, số lượng thanh, đường kính thép và khoảng cách đai cần căn cứ vào bản vẽ kết cấu của chính công trình. Không nên áp dụng một cấu hình thép cố định cho mọi căn nhà chỉ vì có cùng số tầng.
